Înlocuire coloană de direcție cu ax solid

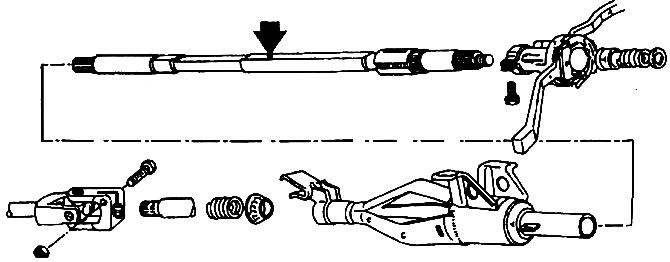

Dispunerea dispozitivului de coloană este prezentată în fig. 386. Operația de înlocuire a coloanei se realizează similar cu cea descrisă mai sus. Fiți atenți la următoarele:



Înainte de a înlocui coloana, rețineți că doar un nou tip de coloană de direcție este înlocuit cu piesele de schimb (telescopic). Aceasta înseamnă că va trebui înlocuit și rulmentul arborelui inferior, deoarece vechiul rulment nu se potrivește cu noua coloană.

Înainte de instalarea coloanei de direcție, este necesar să asamblați inelul colector, comutatorul combinat, carcasa dispozitivului de blocare a contactului, arcul și garniturile după cum urmează:

• A) Fixați cu atenție partea inferioară a coloanei într-o menghină, astfel încât partea superioară să se sprijine de fălcile menghinei și ambele jumătăți să nu se poată mișca reciproc. Stil mic în partea de jos (săgeata din fig. 386), trebuie să fie vizibil în deschiderea părții superioare, dacă este necesar, depărtați ambele părți cât de mult vor merge.
• b) Introduceți coloana din partea laterală a gâtului volanului în carcasa tubulară conform semnului.
• V) Atașați coloana la articulația cardană, strângeți piulițele cu un cuplu de 30 Nm.
• G) Atașați carcasa dispozitivului de blocare a contactului la carcasa tubulară.
