Demontarea și instalarea carcasei filtrului de aer

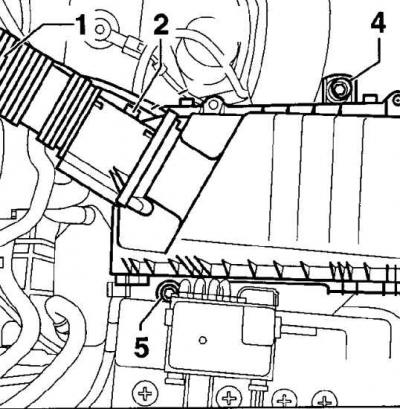

Filtru de aer la vehiculele cu motoare 1.6-/1.8-/2.3-I

• 1 - conducta de admisie aer;
• 2 - conector electric;
• 4, 5 - șurub

Ordin de executare

1. Deconectați conducta de admisie a aerului (1) si conector electric (2) de la debitmetrul de aer.

2. deșurubați șuruburile (4 și 5) și scoateți carcasa filtrului de aer.

3. Instalarea se face în ordine, revenirea la demontare.

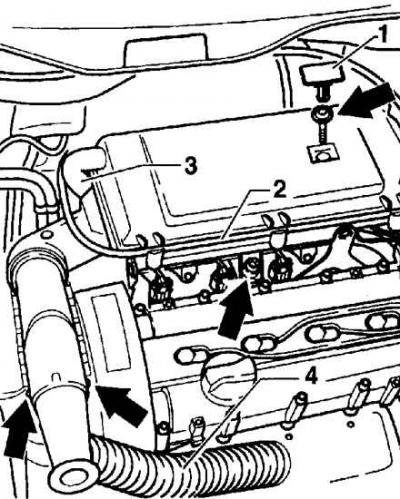

Filtru de aer pentru autoturisme cu motoare 1.4-I

Șuruburile de fixare sunt indicate prin săgeți.

• 1 - dop;
• 2 - cablu acceleratie;
• 3 - furtun de ventilatie carter;
• 4 - admisie aer încălzit

Ordin de executare

1. Folosind o lamă de șurubelniță, scoateți capacul (1), acoperind șurubul.

2. Eliberați clemele cu arc și deconectați cablul de accelerație de la carcasa filtrului de aer.

3. Deconectați furtunul de ventilație al carterului din partea superioară a carcasei filtrului de aer.

4. Deconectați furtunul de alimentare cu aer încălzit.

5. Deșurubați șuruburile și scoateți carcasa filtrului de aer.

6. Instalarea se face în ordine, revenirea la demontare.
