Unitate de comandă încălzire / aer condiționat — demontare și instalare

Mașini Golf/Touran.

Retragere

1. Opriți contactul și scoateți cheia de contact din încuietoare.

2. Scoateți panoul radio/încălzitor.

3. Setați controlul temperaturii habitaclului la «kalt» (oprit, aer rece), comutatorul ventilatorului în 0 și comutatorul de direcție a suflantei din habitaclu în poziție «Suflarea podelei».

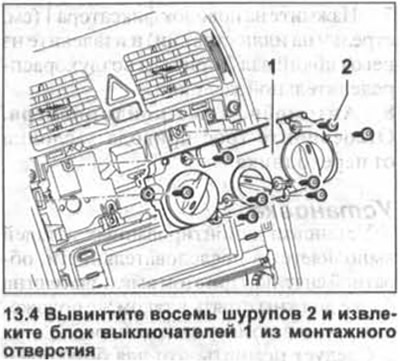

4. Deșurubați cele opt șuruburi 2 și scoateți cutia de comutare 1 din orificiul de montare. În acest caz, blocul este deconectat de la adaptor (vezi ilustrația).



5. Deconectați ștecherele de alimentare din spatele unității.

6. Scoateți cu grijă adaptorul din deschidere.

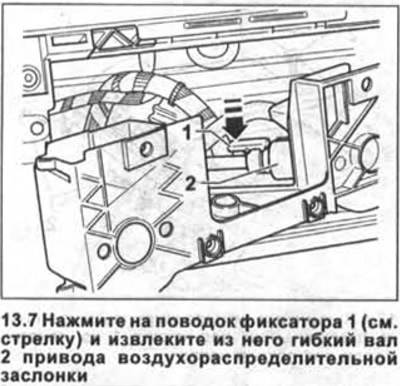

7. Apăsați zăvorul 1 (vezi săgeata din ilustrație) și scoateți din acesta arborele flexibil 2 al clapetei de distribuție a aerului.


8. Mașini fără aer condiționat. Deconectați cablul accelerației de la adaptor.

Instalare

Instalarea pieselor demontate se efectuează în ordinea inversă a demontării. În acest caz, comutatoarele de pe bloc trebuie să fie în aceeași poziție ca atunci când blocul a fost îndepărtat.

Trebuie reținut că pentru funcționarea perfectă a blocului de comutare a încălzitorului, adaptorul și întrerupătoarele trebuie instalate într-o anumită poziție.

Atenţie! La vehiculele cu aer condiționat Climatronic, unitatea de comandă este fixată cu patru șuruburi. Toate amortizoarele sunt actionate de motoare electrice.

Verificarea functionalitatii amortizoarelor

9. Clapete de distribuție a aerului. Porniți ventilatorul interior la putere maximă. Când comutatorul de direcție a suflantei este în poziție «Suflanta de parbriz» aerul nu trebuie furnizat de la deflectorul de aer din spațiul de podea. În caz contrar, scoateți arborele flexibil din adaptor, rotiți comutatorul cu 1/4 de tură și atașați din nou arborele la adaptor.

10. Clapetă de temperatură. Asigurați-vă că comutatorul poate fi reglat cu ușurință în toate pozițiile.
