Demontarea și montarea pompei de apă (motor diesel)

Retragere

Scoateți bara de protecție față.

Aduceți cadrul radiatorului în poziția de service.

Setați arborele cotit în poziția punct mort al primului cilindru, verificați sincronizarea supapei.

Scoateți amortizorul de vibrații.

Scurgeți lichidul de răcire.

Scoateți furtunul 3 din tubul sistemului de răcire. Deșurubați șuruburile de fixare 1 și 2 și pliați conducta sistemului de răcire înainte (orez. 2.247).



Scoateți dopul de golire a lichidului de răcire.

Scoateți capacul pompei de apă.

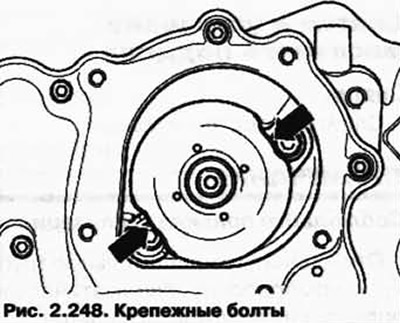

Scoateți șuruburile de fixare a pompei de apă (orez. 2.248) și scoateți pompa de apă.

NOTĂ: Dacă șuruburile pompei de apă nu sunt accesibile, instalați amortizorul de vibrații și rotiți arborele cotit folosind contraportul T10172 și șurubul T10172/1 până când șuruburile sunt accesibile.

Instalare

Instalarea se efectuează în ordine inversă, acordând atenție următoarelor:

Lubrifiați noul inel O cu lichid de răcire, nu utilizați alți lubrifianți.

Introduceți pompa de apă.

Strângeți șuruburile de fixare (orez. 2.248) pompa de apa cu un cuplu de 20 Nm + 1/4 turatie. (90°).

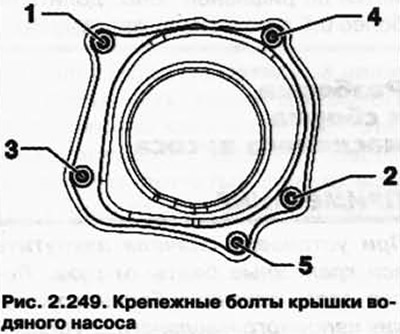

Strângeți șuruburile de fixare a capacului pompei de apă în succesiune la 8 Nm (orez. 2.249).



Umpleți cu lichid de răcire.
