Одвртање матице 1 (пиринач. 444) са осовине ротора, држите ременицу као што је горе описано.

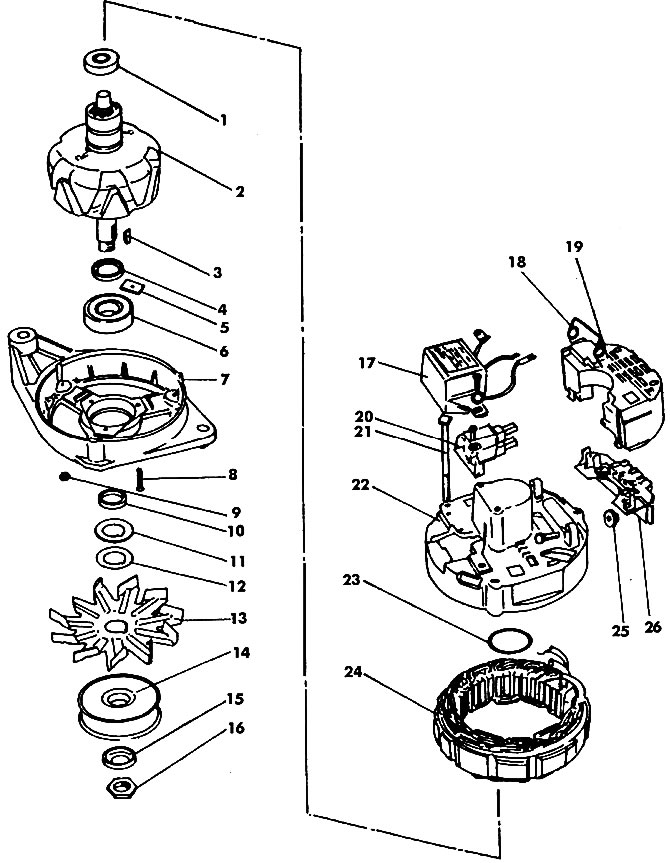

Сл. 444. Компоненте генератора МОТОРОЛА (45 А): 1 - лежај; 2 - ротор; 3 - кључ; 4 - одстојна чаура; 5 - плоча са рупом са навојем; 6 - предњи лежај; 7 - предњи поклопац; 8 - вијак; 9 - матица; 10, 15 - прстенови; 11, 12 - подлошке (заптивке); 13 - радно коло; 14 - ременица; 16 - матица (35 Нм); 17 - регулатор напона; 18 - опруга конектора; 19 - поклопац јединице исправљача; 20 - држач четкице; 21 - вијак за затезање; 22 - кућиште статора; 23 - заптивка; 24 - статор; 25 - изолациони рукав; 26 - блок исправљача
Уклоните ременицу, вентилатор, подлошку и одстојник.
На задњој страни поклопца отпустите опругу конектора и уклоните поклопац.

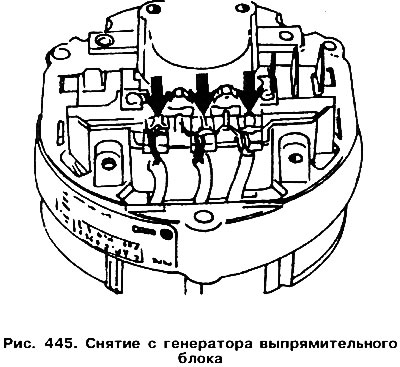

Одлемите диодне жице и уклоните јединицу исправљача. Снага лемилице не би требало да прелази 300 В (пиринач. 445).

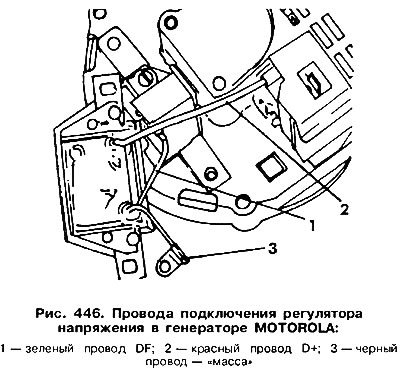

Уклоните носач регулатора напона и померите га у страну. Означите жице постављене испод њега (пиринач. 446) и одвојите их од стезаљки.
Одврните држаче четкица и уклоните их. Дужина избоченог дела четкица мора бити најмање 5,0 мм.
Означите релативни положај предњег поклопца и кућишта статора. Одврните завртње за везивање и одвојите их, помажући себи са два одвијача. Статор ће остати у кућишту.
Уклоните задњи лежај ротора помоћу извлакача са две чељусти.
Одврните монтажну плочу лежаја са предњег поклопца и уклоните лежај.
Саставите генератор обрнутим редоследом.
