Уклањање предњих кочионих плочица на ФС-III чељусти

Предња кочница са ФС-III чељусти

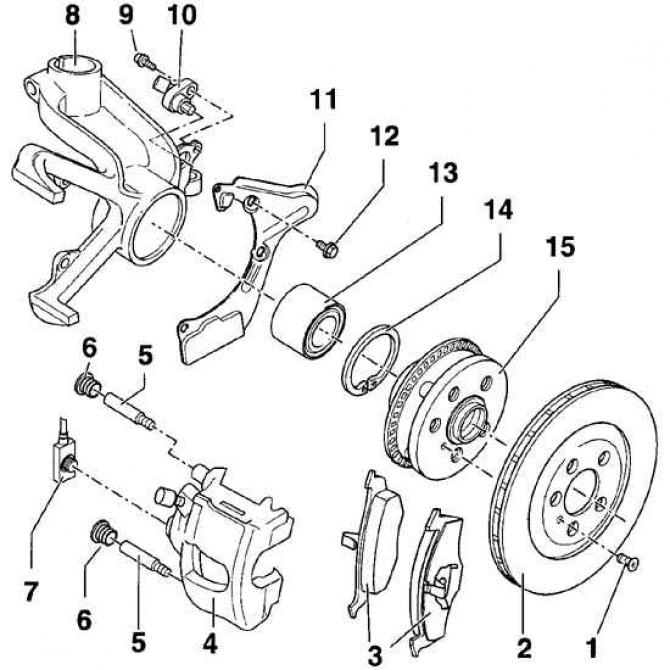

• 1 - вијак са крстом главом, 4 Нм;
• 2 - кочиони диск. Ако је замена неопходна, замените оба предња кочиона диска. Пре уклањања кочионог диска, чељуст се мора уклонити;
• 3 - кочионе плочице. Потребно је променити све кочионе плочице на једној осовини аутомобила;
• 4 - подршка;
• 5 - водећи вијак, 28 Нм;
• 6 - заштитни поклопац;
• 7 - кочионо црево са врхом за шупљи вијак, 35 Нм. Приликом замене кочионих плочица није потребно одвртати кочионо црево;
• 8 - ротациона песница;
• 9 - вијак са унутрашњим шестоуглом;
• 10 - АБС сензор. Пре уградње очистите доњу унутрашњу избочину и подмажите је машћу ВВ-Г000650;
• 11 - преграда;
• 12 - вијак, 10 Нм;
• 13 - лежај точка;
• 14 - потпорни прстен;
• 15 - главчина точка са ротором АБС сензора

ФС-III чељуст се разликује по томе што је један комад.

Редослед извршења

Упозорење: Обавезно замените све плочице на истој осовини возила, чак и ако је само једна плочица достигла границу истрошености. Ако се кочионе плочице поново постављају, морају се означити пре уклањања.

1. Отпустите завртње предњих точкова, а затим подигните предњи део возила и ослоните га на постоља.


2. Уклоните предње точкове.

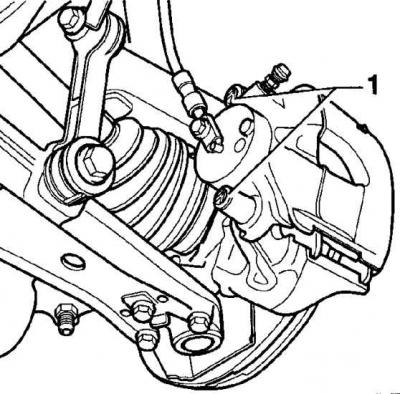

3. Уклоните заштитне поклопце (1) са два завртња за вођење чељусти. Користећи насадни имбус кључ, одврните завртње вођице чељусти.

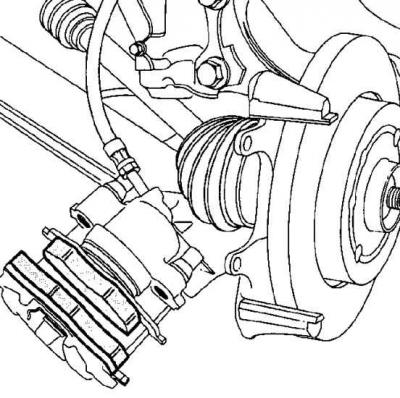

4. Уклоните чељуст и, без одвајања кочионог црева са њега, завежите је меком жицом за каросерију аутомобила. Истовремено, немојте истезати или увртати кочионо црево.

5. Уклоните кочионе плочице са чељусти.
