1. Спустите мотор и повежите га са кућиштем квачила.

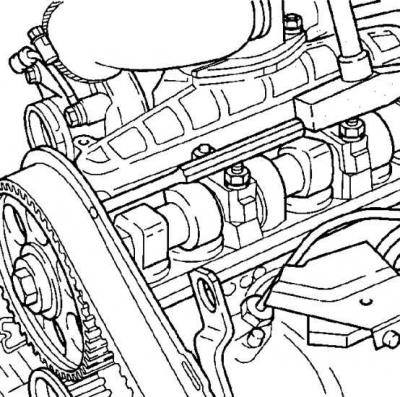

2. Проверите да ли је ознака замајца која одговара поставци клипа првог цилиндра у ТДЦ поравната са показивачем. Ременица пумпе за гориво и брегасто вратило су закључани помоћу алата за уградњу.
3. Олабавите завртањ ременице брегастог вратила за пола обрта, док користите кључ на равним деловима брегастог вратила, пазите да се брегасто вратило не окреће. Уклоните ременицу разводног ремена брегастог вратила са конуса за поравнање брегастог вратила користећи пробој кроз рупу у кућишту задњег зупчастог ремена. Потпуно одврните вијак за монтажу ременице и уклоните ременицу.
4. Поставите зупчасти каиш на ременицу радилице, ременицу празног хода, ременицу пумпе за воду, ременицу пумпе за гориво и ременицу празног хода.
Упозорење: Када враћате зупчасти каиш, поставите га тако да стрелица на каишу, означена пре скидања каиша, одговара смеру ротације ременица мотора. Ако се зупчасти каиш окреће у супротном смеру након уградње, може доћи до пуцања каиша и квара мотора.
5. Центрирајте део ременице пумпе за гориво у издужени отвор и затегните 3 завртња за причвршћивање дела ременице на 20 Нм.
6. Инсталирајте ременицу разводног ремена брегастог вратила заједно са зупчастим каишем и руком затегните вијак ременице.

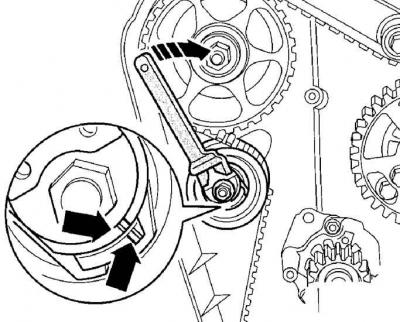

ТДИ дизел мотор
7. Помоћу кључа (нпр. ХАЗЕТ 2587), окрените затезач зупчастог ремена у смеру казаљке на сату док се ознаке на ваљку затезача и главчини затезача не поравнају (стрелице).

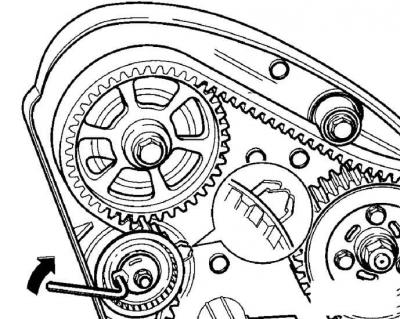

СДИ дизел мотор
8. Користећи имбус кључ, окрените затезач зупчастог ремена у смеру казаљке на сату док се показивач не поравна са центром језичка за подешавање.

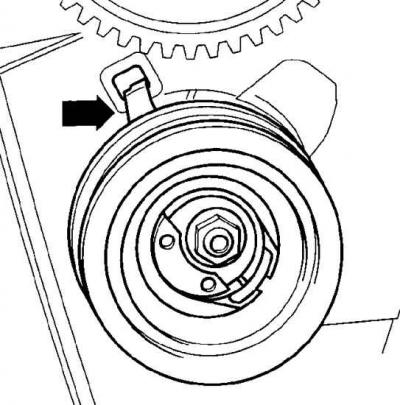

9. Затегните стезну матицу ваљка затезача на 25 Нм.
10. Проверите положај уградње ременице затезача. Језичак за закључавање мора бити у удубљењу на глави цилиндра. У супротном, затегните држач затезног ваљка у одговарајућем смеру.
11. Проверите да ли је ознака за поравнање замајца поравната са показивачем.
12. Затегните вијак ременице брегастог вратила на 45 Нм, држећи брегасто вратило да се не окреће помоћу кључа на равнима брегастог вратила.
13. Уклоните иглу за закључавање пумпе за убризгавање.
14. Уклоните алатку за закључавање брегастог вратила.
15. Окрените мотор за два пуна обртаја у нормалном смеру ротације и вратите цилиндар бр. 1 на ТДЦ на такту компресије. Проверите да ли се клин за закључавање може уградити у отвор за монтажу ременице пумпе за гориво високог притиска. Проверите и, ако је потребно, поново подесите затегнутост зупчастог ремена.
16. Проверите да ли је показивач празне ременице у равни са ознаком времена. У овом положају затегните матицу затезача на 20 Нм.
17. Поново поставите и причврстите доњи штитник зупчастог каиша.
18. Инсталирајте ременицу радилице и причврстите завртњима до 25 Нм. Имајте на уму да је ременица постављена само у једном положају.
19. Инсталирајте горњи штитник зупчастог каиша.
20. Инсталирајте поклопац главе цилиндра.
21. Инсталирајте и причврстите вакум пумпу за појачивач кочнице на главу цилиндра.
СДИ дизел мотор
22. Инсталирајте усисну грану.
23. Затегните завртње који учвршћују десни ослонац агрегата за мотор на 45 Нм.
24. Користећи нове завртње, причврстите држач на десни ослонац и тело и затегните завртње потребним обртним моментом:
- ослонац за тело: 40 Нм + затегнути за 90°;
- ослонац за мотор: 60 Нм + затегнути за 90°.
25. Уклоните подршку мотора.
26. Инсталирајте затезач клинастог ремена и причврстите га завртњем, притегните га на 25 Нм.
27. Инсталирајте клинасти каиш.
28. Инсталирајте доњи блатобран мотора.
29. Поново инсталирајте експанзиони резервоар и резервоар система серво управљача.
ТДИ дизел мотор
30. Инсталирајте цев која повезује хладњак ваздуха пуњења и усисну грану.
31. Инсталирајте десни фар.
32. Проверите време убризгавања пумпе за гориво високог притиска.
