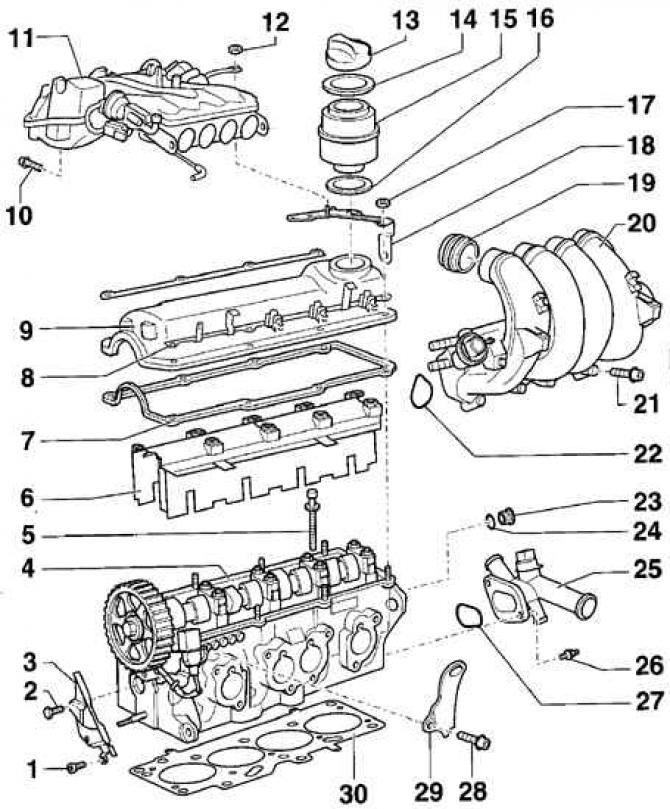

Глава цилиндра мотора 1.6-И

• 1 - вијак, 15 Нм;
• 2 - вијак, 20 Нм;
• 3 - задње кућиште зупчастог каиша;
• 4 - глава цилиндра;
• 5 - вијак за причвршћивање главе блока цилиндара. Приликом уградње потребно је користити нове вијке;
• 6 - рефлектор уља;
• 7 - заптивка поклопца главе цилиндра. Ако је оштећен, мора се користити нови печат. Када постављате заптивку, нанесите танак слој заптивача Д2 на површину заптивке;
• 8 - арматурне плоче;
• 9 - поклопац главе цилиндра;
• 10 - вијак, 10 Нм;
• 11 - горњи део усисног цевовода;
• 12 - навртка, 10 Нм;
• 13 - поклопац резервоара за уље;
• 14 - заптивни прстен;
• 15 - кућиште вентилације картера;
• 16 - печат. Ако је оштећен, мора се користити нови печат;
• 17 - навртка, 10 Нм;
• 18 - носач;
• 19 - печат;
• 20 - доњи део усисног цевовода;
• 21 - вијак 20 Нм;
• 22 - заптивка улазне цеви. Ако је оштећен, користите нову заптивку;
• 23 - утикач 15 Нм;
• 24 - заптивни прстен. Ако је оштећен, мора се користити нови О-прстен;
• 25 - прирубница са млазницама;
• 26 - вијак, 10 Нм;
• 27 - печат. Ако је оштећен, мора се користити нови печат;
• 28 - вијак 20 Нм;
• 29 - око;
• 30 - заптивка главе цилиндра. Приликом уградње користите само нову заптивку

Након уградње главе цилиндра, напуните свежу расхладну течност.

Изгорела или неисправна заптивка главе цилиндра одређује се према следећим знацима:

• смањење снаге мотора;
• смањење нивоа расхладне течности. Истовремено, бела пара излази из издувне цеви;
• смањење нивоа моторног уља;
• присуство расхладне течности у моторном уљу. Ово ће повећати ниво уља. Ако у моторном уљу има расхладне течности, моторно уље постаје сиво и има мехуриће пене;
• присуство моторног уља у расхладној течности;
• интензивно ослобађање мехурића из расхладне течности;
• смањење компресије у два суседна цилиндра мотора.

Упозорење: Овај одељак описује радње за уклањање главе цилиндра на 1.8-И четвороцилиндричном бензинском мотору. За 1.6-И мотор су дата посебна упутства. Пре уклањања главе блока цилиндара проверите да ли су сва црева, цевоводи и електричне утичнице искључени из главе блока цилиндара.
