Уклањање, демонтажа, монтажа и уградња радилице

Повлачење

Раставите мотор (види горе разодевени"Демонтажа и монтажа мотора").

Извуците брегасту осовину.

Извадите радилицу, лежајеве и уклоните 1. лежај са стране замајца. Уверите се да лежајеви не испадну приликом уклањања радилице. Означите их.

Демонтажа

Причврстите радилицу на лежајеве.

Скините кључ ременице клинастог ремена и уклоните 4. лежај заједно са диском.

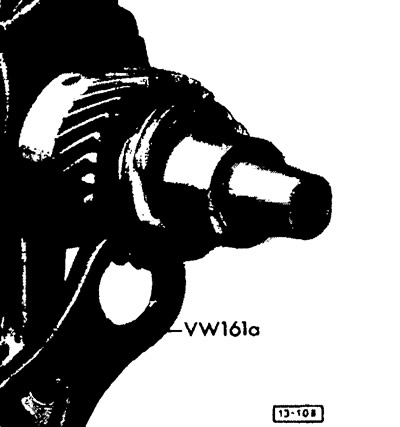

Помоћу специјалних клешта уклоните прстен погонског зупчаника разводника паљења.

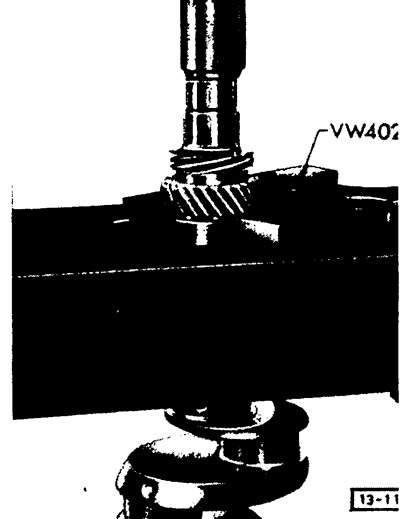

Извуците погонски зупчаник разводника паљења, прстен за подешавање и погонски зупчаник разводног зупчаника из радилице. Уклоните типле.

Уклоните 3. лежај.

Уклоните шипке.

Очистите радилицу и издувајте пролазе за уље компримованим ваздухом. Подмажите све главне и клипњаче уљем уљем како не би кородирали.


Проверите да ли радилица има пукотина, поново избрусите или замените ако је потребно.

Проверите рупе погонског зупчаника разводника паљења и погонског зупчаника разводног зупчаника за бодовање, проверите контактну површину зупчаника.

Проверите положај клинова за типле.

Скупштина

Оперите радилицу бензином, издувајте уљне канале компримованим ваздухом.

Подмажите 3. лежај уљем и гурните га на осовину.

Инсталирајте кључеве за оба погонска зупчаника.

Загрејте оба погонска зупчаника у уљном купатилу на приближно 80°Ц.

Притисните загрејани разводни зупчаник на осовину тако да је икона окренута према 3. лежају.

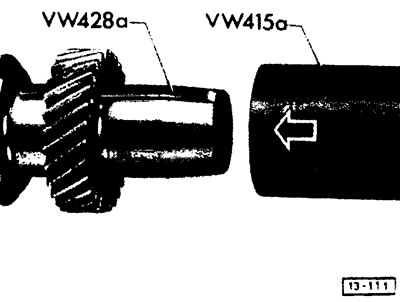

Чаура и водећи клин се користе за уградњу разводног зупчаника и погонског зупчаника разводника паљења. Ово последње служи да се током уградње обезбеди да жлеб у погонском зупчанику даје исправан смер у односу на кључ.

Ставите прстен за подешавање.

притисните на (такође са чауром и водећим клином) загрејани погонски зупчаник разводника паљења и, након хлађења, проверите затегнутост његовог приањања.

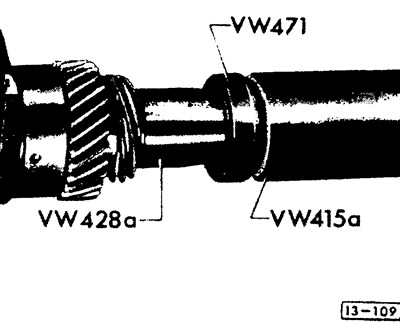

Уградите причврсни прстен. Да бисте то урадили, затворите 4. рукавац вратила конусном водећом чахуром како не бисте оштетили његову површину лежаја.


Подмазати уљем и поставити 4. лежај. Прстенасти жлеб у њему треба да буде усмерен ка уљном диску.

Уградите кључ ременице клинастог ремена.

Инсталирајте шипке.

Инсталација

Пажња! Отвори за излаз уља у рукавцима вратила и лежајевима не смеју имати оштре ивице.

Ако на радној површини лежајева има страних металних инклузија, морају се пажљиво уклонити турпијом, без оштећења лежаја.

Пажња! Нове лежајеве није потребно машински обрађивати.

Проверите да ли су клинови за типле у рупама лежаја.

Уградите 2. лежај у рупу.

Подмажите 1. лежај уљем и поставите га на осовину тако да су његове рупе за клинове усмерене ка замајцу.

Инсталирајте радилицу, пазећи да су сви клинови за типле исправно уметнути у отворе за лежајеве.

Приликом уградње радилице, морате узети у обзир ознаке његовог положаја уградње у односу на брегасто вратило.

Сакупите картер.
