Уклоњено и постављено уљно корито

Повлачење

1. Уклоните акустични поклопац.

2. Испустите моторно уље.

3. Уклоните причврсне завртње који причвршћују уљну посуду за мењач.

4. Одвојите 3-пински конектор сензора нивоа уља и температуре (G266): Олабавите и затегните завртње уљног корита помоћу насадног кључа од 10 мм.

5. Уклоните посуду за уље. Ако је потребно, одвојите уљну посуду од места монтаже лаганим ударцима чекића са гуменом главом.

6. Уклоните сав преостали заптивач на блоку цилиндра равним стругачем.

7. Користећи одговарајући алат, као што је бургија са пластичним чекињама, уклоните све преостале заптиваче са спојних површина уљног корита (носите заштитне наочаре).

8. Очистите и одмастите површине које се спајају. Не би требало да остављају трагове уља.

Инсталација

Уљно корито се мора поставити у року од 5 минута након наношења силиконског заптивача.

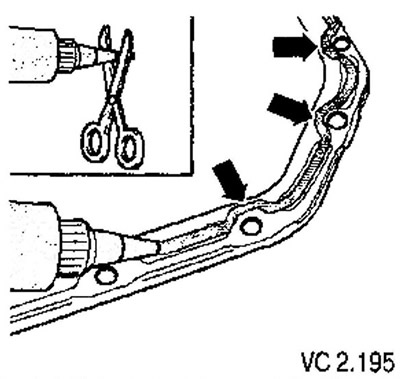

1. Одрежите врх цеви заптивача на ознаци која се налази на њеном крају (пречник рупе треба да буде приближно 3 мм).

2. Нанесите силиконски заптивач као што је приказано на илустрацији на чисте спојне површине уљног корита. У овом случају, трака заптивача треба да буде дебљина 2-3 мм.

Пажња!

• На местима рупа за причвршћивање вијака, заптивач треба нанети са унутрашње стране (стрелице). Дебљина траке заптивача не би требало да прелази вредност наведену изнад, иначе ће заптивач који вири из споја ући у уљну посуду и зачепити сито пријемника уља.

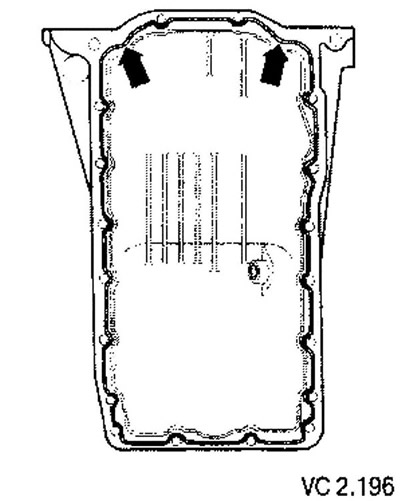

• На местима означеним стрелицама, траку заптивача треба нанети посебно пажљиво иу потпуности у складу са цртежом.

Након тога, одмах поставите посуду за уље и причврстите је вијцима на следећи начин.


1. Притегните све завртње који причвршћују уљну посуду за блок цилиндра, попречно, уз малу или никакву силу.

2. Лагано притегните завртње који причвршћују уљну посуду за мењач.

3. Лагано притегните све завртње који причвршћују уљну посуду за блок цилиндра у дијагонали.

4. Затегните завртње који причвршћују уљну посуду за мењач на 25 Нм.

5. Затегните све завртње који причвршћују уљну посуду за блок цилиндра попречно на 15 Нм.

Пажња!

• Када уграђујете уљни картер на уклоњен мотор, обратите посебну пажњу да се уверите да је картер у равни са блоком цилиндра на страни замајца (не правећи кораке).
• Након постављања уљног корита, сачекајте око 30 минута да се заптивач осуши. Тек након тога можете сипати моторно уље.

Даља инсталација се врши обрнутим редоследом од уклањања.
