Уклањање и уградња пумпе за уље

Повлачење

1. Уклоните посуду за уље и уљну клапну.

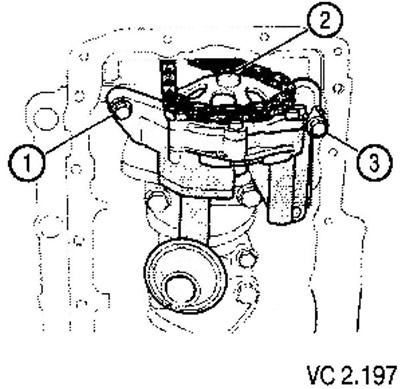

2. Уклоните завртањ (2).



3. Уклоните ланчаник са погонског вратила пумпе за уље.

4. Уклоните завртње (1) I (3) и уклоните пумпу за уље.

Инсталација

Инсталација се врши обрнутим редоследом, поштујући следећа упутства.

Поставите чауре за типле на врх пумпе за уље.

Звездица је постављена на осовину пумпе за уље само у једном положају.

Уградите уљну посуду.

Моменти затезања:

• Зупчаник до вратила пумпе за уље 20 Нм + 90°.
• Пумпа за уље до блока цилиндара 15 Нм.
