Опис посла
Систем за довод секундарног ваздуха се укључује на кратко при стартовању хладног мотора и пумпа атмосферски ваздух у издувни тракт. Ово обогаћује издувни гас кисеоником, обезбеђујући накнадно сагоревање несагорелих угљоводоника и убрзано загревање катализатора.

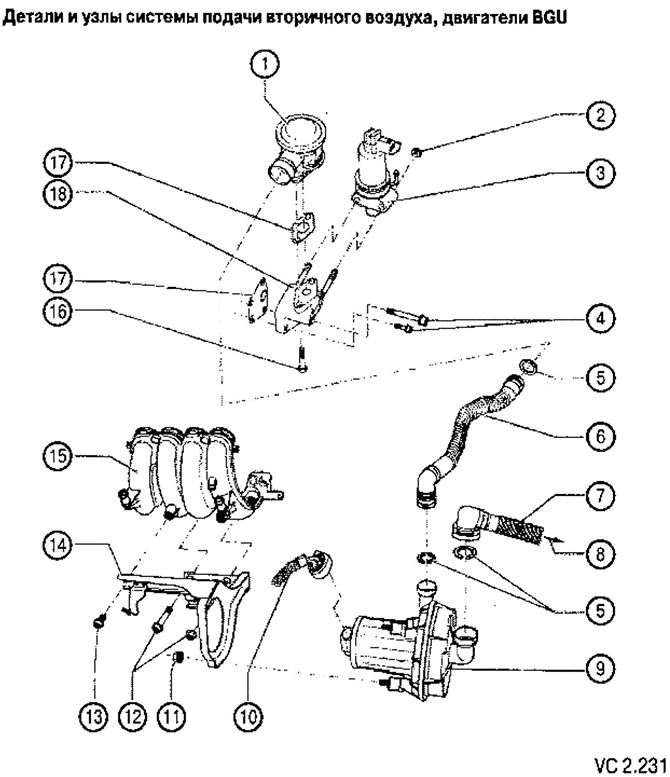

Списак делова и склопова секундарног система за довод ваздуха са технолошким напоменама о поправци мотора БГУ на слици ВЦ2.231:
1 Комбиновани вентил.
2. Вијак ЕГР вентила: 25 Нм.
3. ЕГР вентил (N18) са потенциометром за рециркулацију издувних гасова (G212).
4. Вијак носача вентила: 10 Нм.
5. О-прстен.
6. Црево за пражњење:
- Стисните прстен да откључате.
7. Усисни канал пумпе секундарног ваздуха.
8. Смер до филтера за ваздух.
9. Мотор пумпе секундарног ваздуха (V101).
10. Конектор 2-пински.
11. Навртка за причвршћивање пумпе на држач: 10 Нм.
12. Завртњи који причвршћују држач за мотор: 25 Нм.
13. Завртњи који причвршћују држач за мотор: 15 Нм.
14. Носач мотора пумпе секундарног ваздуха (V101):
- инсталиран на усисном разводнику.
15. Доњи део усисног разводника.
16. Комбиновани вијак вентила: 10 Нм.
17. Заптивка:
- приликом склапања замените новим.
18. Комбиновани прикључак вентила.

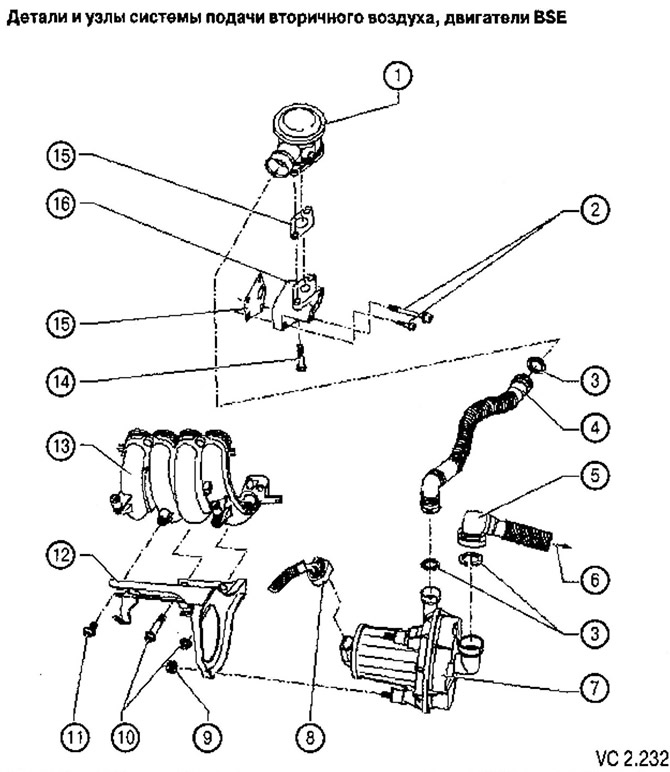

Списак делова и склопова секундарног система за довод ваздуха са технолошким напоменама о поправци мотора БСЕ на слици ВЦ2.232:
1. Комбиновани вентил.
2. Комбиновани вијак носача вентила: 10 Нм.
3. О-прстен.
4. Црево за пражњење:
- Стисните прстен да откључате.
5. Усисни канал пумпе секундарног ваздуха..
6. Смер до филтера за ваздух.
7. Мотор пумпе секундарног ваздуха (VI01).
А. Конектор 2-пин.
9. Навртка за причвршћивање пумпе на држач: 10 Нм.
10. Завртњи који причвршћују држач за мотор: 25 Нм.
11. Вијак за причвршћивање држача за мотор: 15Нм.
12. Носач мотора пумпе секундарног ваздуха (V101):
- инсталиран на усисном разводнику.
13. Доњи део усисног разводника.
14. Комбиновани вијак вентила: 10 Нм.
15. Заптивка:
- приликом склапања замените новим.
16. Комбиновани прикључак вентила.
