ЛЕД тест
Преглед
1. Повежите ЛЕД на 1,8 В ДЦ напајање. Диода треба да светли. Инсталиран (на инструмент табли) прикључени су предотпори који смањују напон батерије (12 В) до 1,8 В.

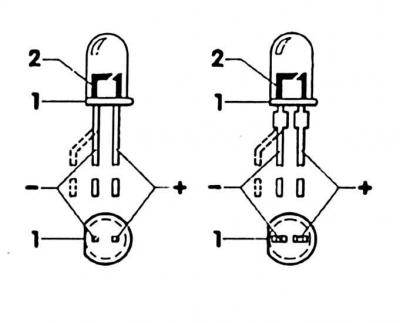

Пажња! Обратите пажњу на исправан поларитет. Негативни пол ЛЕД диоде је означен фазом (1) на телу диоде и велики стуб (2) у телу диоде. Код неких диода негативна веза је додатно савијена.
2. У фабрикама се за ову сврху користи дигитални мултиметар ВВ-1315А. Истовремено притисните дугмад отпора и напона. Повежите црвени терминал на директну, позитивну везу диоде, црни терминал на црну, савијену негативну везу. Диода би требало да гори, иначе се мора заменити.
