Устройство инерционно-масляных воздухоочистителей
Инерционно-масляные воздухоочистители применяются в основном на карбюраторных двигателях грузовых автомобилей (ЗИЛ, ГАЗ). Устройство воздухоочистителя мод. ВМ-21 автомобиля ЗИЛ-433360 показано на рис. 3.15.

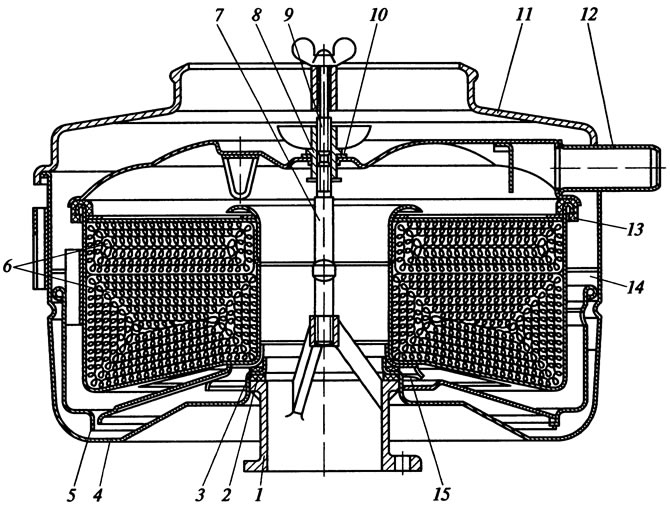

Рис. 3.15. Устройство воздухоочистителя мод. ВМ-21 автомобиля ЗИЛ-433360: 1 и 11 - переходники; 2, 3, 10 и 13 - уплотнительные прокладки; 4 - корпус; 5 - отражатель; 6 - фильтрующие элементы; 7 - шпилька; 8 - гайка-барашек; 9 - винт; 12 - патрубок отбора воздуха в компрессор и систему вентиляции картера; 14 - кольцевая щель; 15 - кольцевое окно
Воздухоочиститель — инерционно-масляный с двухступенчатой очисткой воздуха, патрубками отбора воздуха в компрессор тормозной системы и замкнутую систему вентиляции картера. Запыленный воздух под действием вакуума, создаваемого двигателем, через патрубок забора воздуха попадает во входную кольцевую щель 14 и, двигаясь по ней вниз, соприкасается с маслом. При этом происходит первая инерционная очистка воздуха от наиболее крупных частиц пыли.
Вместе с потоком воздуха масло из полости, находящейся над отражателем, частично попадает в фильтрующий элемент, смачивая его, вследствие чего повышается эффективность очистки. Лишнее масло через кольцевые окна 75 в наклонной плоскости отражателя 3 перетекает в масляную ванну. Таким образом, осуществляется циркуляция масла по наклонной поверхности отражателя и смыв с него выпавшей пыли. Смытая пыль осаждается на дне масляной ванны. Подвод воздуха к фильтру происходит через воздушный канал в капоте автомобиля, с которым воздушный фильтр соединен гофрированным патрубком.
Устройство воздухоочистителей с бумажным фильтрующим элементом
На современных двигателях, как правило, применяются воздухоочистители с бумажным фильтрующим элементом. Устройство воздухоочистителя автомобиля ВАЗ-2101 с сухим сменным бумажным фильтрующим элементом показано на рис. 3.16.

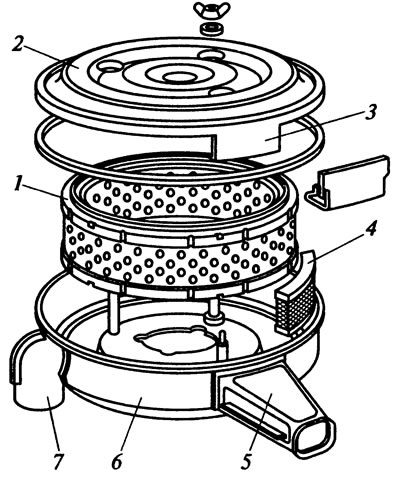

Рис. 3.16. Воздухоочиститель автомобиля ВАЗ-2101: 1 - бумажный фильтрующий элемент; 2 - крышка; 3 - козырек патрубка; 4 - дополнительный фильтр; 5 и 7 - патрубки; 6 - корпус
По патрубку 5 в воздухоочиститель в летнее время поступает неподогретый воздух, а по патрубку 7 в зимнее время подводится подогретый воздух по шлангу от воздухозаборника, расположенного над выпускным трубопроводом. Установка воздухоочистителя на летнюю или зимнюю подачу воздуха осуществляется поворотом крышки 2 и совмещением ее красной или синей метки со стрелкой на основном патрубке 5. При повороте крышки имеющийся на ней козырек 3 с прокладкой перекрывает соответствующий патрубок. К корпусу воздухоочистителя снизу присоединен коллектор для отсоса картерных газов с патрубком; в корпусе установлен дополнительный фильтр 4 для воздуха, поступающего в картер.
