Карбюратор Zenith 35/40 INAT представляет собой двухкамерный карбюратор с падающим потоком с первичной смесительной камерой диаметром 35 мм и вторичной диаметром 40 мм. Он состоит из четырех основных частей (рис. 2.14, 2.15).
Рис. 2.14. Карбюратор Zenith 35/40 INAT: 1 - упорный винт дроссельной заслонки; 2 - автоматическое пусковое устройство; 3 - присоединительная электрическая клемма; 4 - упорный винт распылителя 1-й камеры; 5 - соединительная тяга пускового устройства с пружиной; 6 - диафрагменный механизм пускового устройства; 7 - мембранный механизм пневматического привода 2-й камеры; 8 - входная воздушная горловина 2-й камеры; 9 - воздушная заслонка; 10 - клапан экономайзера; 11 - стяжные винты; 12 - крышка карбюратора; 13 - подвод топлива; 14 - корпусной блок; 15 - клапан вентиляции поплавковой камеры; 16 - приводной рычаг; 17 - регулировочный винт состава горючей смеси на холостом ходу; 18 - регулировочный винт "количества" системы подачи дополнительной горючей смеси на холостом ходу.

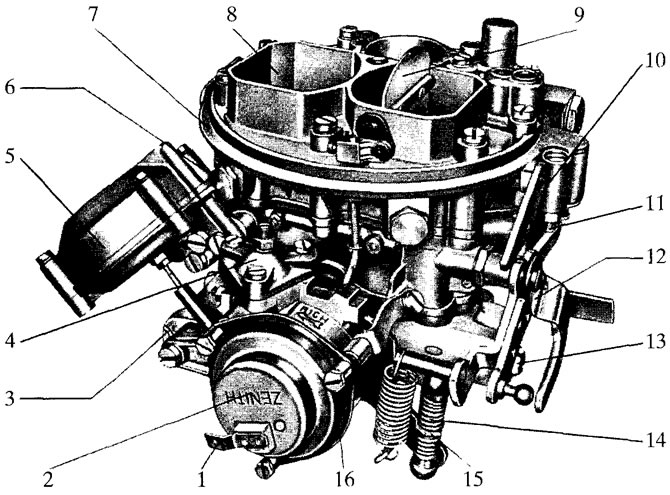

Рис. 2.15. Карбюратор Zenith 35/40 INAT: 1 - присоединительная электрическая клемма; 2 - крышка пускового устройства; 3 - блок дроссельных заслонок; 4 - диафрагменный механизм пускового устройства; 5 - мембранный механизм пневматического привода дроссельной заслонки 2-й камеры; 6 - упорный винт распылителя 2-й камеры; 7 - крышка карбюратора; 8 - входная воздушная горловина 2-й камеры; 9 - воздушная заслонка (1-я камера); 10 - наружный рычаг ускорительного насоса; 11 - упорный винт, клапана вентиляции поплавковой камеры; 12 - рычаг привода дроссельных заслонок; 13 - регулировочный винт подачи дополнительной горючей смеси на холостом ходу; 14 - соединительная тяга; 15 - упорный винт дроссельной заслонки; 16 - фиксирующее кольцо.
Блок дроссельных заслонок содержит дроссельные заслонки, соответствующие рычаги и корпус пускового устройства.
В корпусе поплавковой камеры, т. е. в основном корпусе карбюратора с литыми диффузорами, встроен мембранный механизм пневматического управления дроссельной заслонкой 2-й камеры, а для модели Peugeot — ручьевой сектор тросового привода.
В корпусном блоке карбюратора установлены штуцер подвода топлива, игольчатый клапан поплавковой камеры, поплавок, все жиклеры, за исключением жиклера забора воздуха дополнительной системы подачи топлива, а также воздушный жиклер переходной системы, все клапаны, поршень ускорительного насоса и рычаги, распылители ускорительного насоса и обогатительной системы.
На крышке карбюратора расположены воздушная заслонка, отверстие забора воздуха к воздушному жиклеру переходной системы 2-й камеры, вакуумный экономайзер и распылитель эконостата.
