Внимание! При замене ламп фар работайте в перчатках, чтобы на стекле лампы не осталось жировых следов от пальцев, так как даже незначительные жировые следы на горящей лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Если такие следы есть, то удалите их спиртом.
Замена лампы фары проводится в следующем порядке:

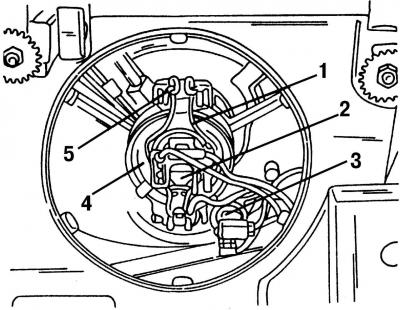

Рис. 351. Вид фары с тыльной стороны: 1 - зажим; 2 - электрический разъем; 3 - патрон лампы габаритного фонаря; 4 - лампа фары; 5 - фиксатор зажима

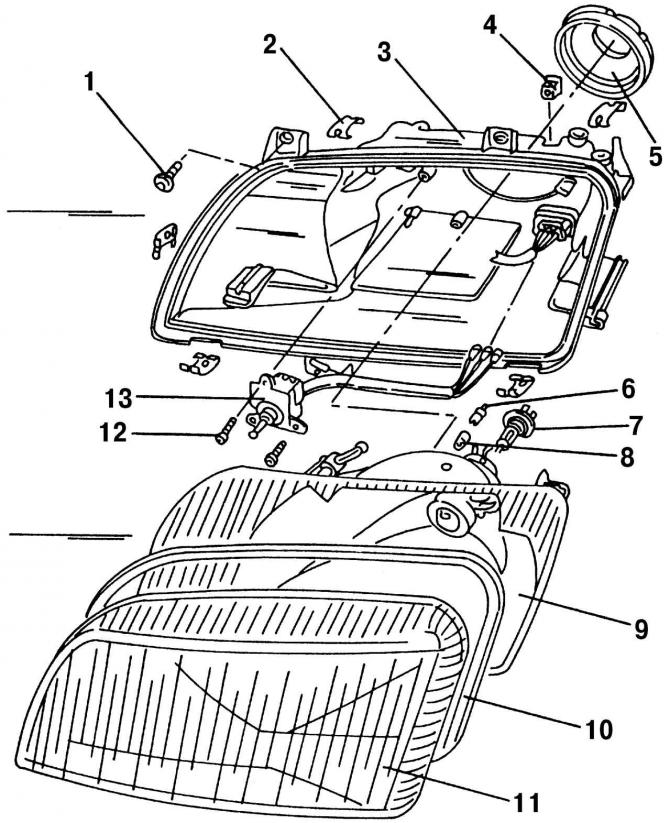

Рис. 350. Отдельные элементы фары: 1 - винт, 8 Н·м; 2 - стопорный зажим; 3 - корпус фары; 4 - вентиляционное устройство; 5 - крышка; 6 - патрон лампы габаритного света; 7 - двухнитевая лампа, H4; 8 - лампа накаливания габаритного света; 9 - рефлектор; 10 - резиновая уплотнительная прокладка; 11 - рассеиватель фары; 12 - винт крепления; 13 - электродвигатель, поворачивающий рефлектор фары
- снимите со стороны моторного отсека защитную крышку 5 (рис. 350). Для этого поверните крышку влево и снимите ее. Теперь фара имеет вид, показанный на рис. 351;
- разъедините электрический разъем 2 с тыльной стороны фары;
- нажмите на фиксатор 5 зажима 1 и откиньте зажим вниз;
- извлеките лампу фары 4;
- установите новую лампу (работайте в перчатках). При установке лампы «выступы» на цоколе лампы должны войти в желобки на рефлекторе;
- наденьте зажим 1 на цоколь лампы и защелкните фиксатор 5;
- наденьте крышку и поверните ее по часовой стрелке.
После замены лампы фары проверьте и при необходимости производите регулировку фар. Рекомендуем производить регулировку фар на СТО.
Замена лампы габаритного света
Замена лампы габаритного света проводится в следующем порядке:
- снимите со стороны моторного отсека защитную крышку;
- извлеките патрон 3 (рис. 351) с лампой габаритного света и штекерной колодкой из корпуса фары;
- замените неисправную лампу и вдвиньте патрон с новой лампой и штекерной колодкой в рефлектор;
- наденьте защитную крышку и поверните ее по часовой стрелке.
