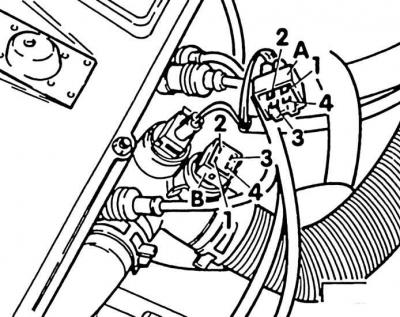

Kontrola snímača teploty
A. Spojovacia zástrčka; B. Tepelný snímač; 1, 2, 3, 4. Kontakty
Vyšetrenie
1. Zapnite a vypnite zapaľovanie.
2. Odstráňte konektor (A).
3. Pripojte kolíky 1 a 2 ďalším vodičom.
4. Pri strojoch bez obehového čerpadla by mal fungovať elektrický ventilátor. Pri strojoch s obehovým čerpadlom by čerpadlo malo fungovať. Obehové čerpadlo je umiestnené napríklad na benzínovom 4-valci pod ľavým ventilátorom.
Pozor! Keďže časové relé funguje len 10–12 minút po zapnutí a vypnutí zapaľovania, kontrola by sa mala vykonať v tomto čase.
5. Ak elektrický ventilátor nefunguje, skontrolujte zapojenie podľa schémy zapojenia a odstráňte prerušenie, v prípade potreby vymeňte časové relé.
6. Zapnite zapaľovanie.
Skúška odolnosti
1. Pripojte ohmmeter ku kontaktom 1 a 2 snímača teploty (IN) (pozri ryža. Kontrola snímača teploty). Požadované hodnoty: pod +103°C - nekonečný odpor, nad +104°C = 0 Ohm.
2. Ak namerané hodnoty nezodpovedajú požadovaným hodnotám, vymeňte snímač cirkulačnej teploty.
