Инструкция: Во время регулировки двери багажного отсека автомобиль должен стоять на ровной поверхности. Замок двери багажного отсека -3- привинчен непосредственно к самой двери -1-. У него нет отверстий в виде пазов, и поэтому его положение не регулируется. Упоры -2- слева и справа на предназначены для регулировки. Они служат для фиксации положения двери багажного отсека -1- и для демпфирования колебаний. Дверь багажного отсека отрегулирована правильно, если она плавно переходи: в другие панели кузова, не утоплена внутрь и не выступает наружу и имеет по всему периметру равномерный зазор. Фиксация двери скобой -5- должна происходить без значительных усилий.

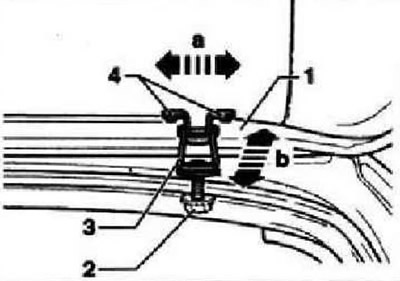

Ослабив болты -4-, можно отрегулировать положение задней двери -1-, используя увеличенные размеры отверстий в петле -3-. Регулировка возможна -в направлении стрелок -а и b-. Кроме того, ослабив гайки -2-, можно в ограниченных пределах регулировать положение петли -3-. После регулировки необходимо провести антикоррозийную обработку петель и болтов. Отрегулировать положение двери багажного отсека -1- с помощью скобы замка. Отрегулировать положение упоров -2-, расположенных слева и справа.
