Инструкция: Описан процесс снятия и установки заика правой двери. Снятие и установка замка левой двери производится аналогичным образом.
Снять несущую панель. Повернуть несущую панель -4- и отсоединить разъем -2- замка Выбить с помощью выколотки фиксаторы -3-. Отделить с помощью отвертки замок -1- вместе с кронштейном -6- и корпусом ручки -7- от несущей панели. Извлечь трос -5- из несущей панели.
Снять корпус ручки. Снять кронштейн. Отсоединить держатель -5-, повернув его в направлении -стрелки а-. Вынуть держатель -5- из посадочного места -стрелка b-. Повернуть трос -4- на 90° -стрелка с - и вынуть наконечник -3- из проушины -2-.

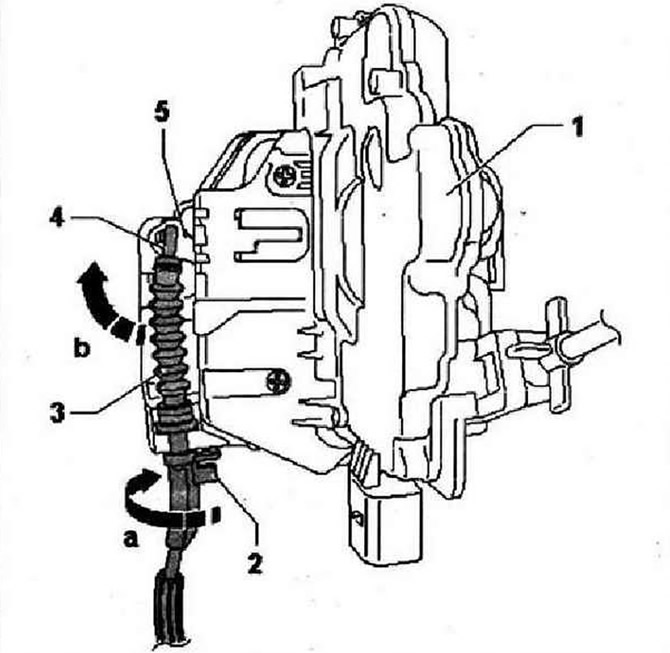

Повернуть замок -1- другой стороной. Отсоединить -держатель 2-, повернув его в направлении -стрелки а-. Вынуть держатель -2- из посадочного места. Повернуть трос -3- в направлении -стрелки b- и извлечь наконечник -4- из проушины -5-.
