Снятие и установка облицовки задней концевой панели

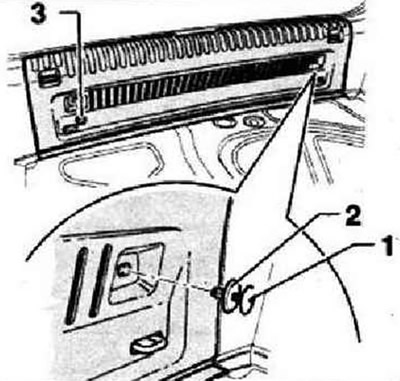

Извлечь из автомобиля грузовой настил. Извлечь из автомобиля запасное колесо. Извлечь из автомобиля прочие, находящиеся в багажном отсеке детали. С помощью шестигранной насадки (3 мм) выкрутить стержень -1- и извлечь распорный пистон -2- с помощью съёмника -Т10236-. Аналогичным образом извлечь второй пистон -3-.
Оттянуть облицовку по направлению движение автомобиля, чтобы проушины оказались внутри -стрелка А-. Движением в направлении -стрелки В- извлечь облицовку из гнёзд крепления в концевой панели.
Снятие и установка боковой облицовки багажного отсека
Инструкция: Ниже описаны работы по снятию и установке елевой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.

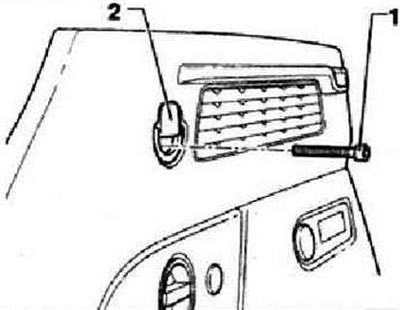

Извлечь из автомобиля грузовой настил. Извлечь из автомобиля запасное колесо. Извлечь из автомобиля прочие, находящиеся в багажном отсеке детали. Снять облицовку задней концевой панели. Выкрутить винт -1- (1,5 Нм) из боковой облицовки багажного отсека. Снять кронштейн -2- (вместо него может быть установлена заглушка).

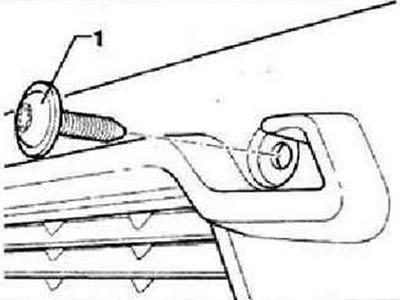

Выкрутить винт -1- (1,5 Нм), расположенный гнезде задней полки.

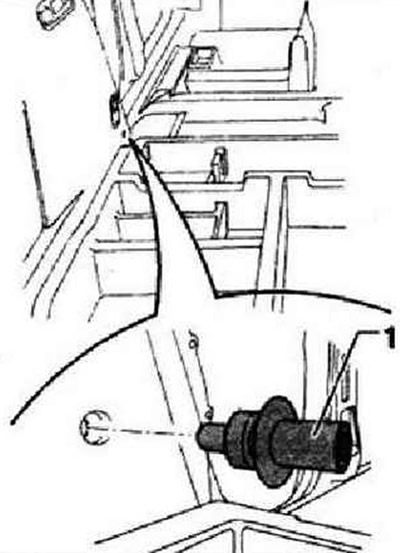

При наличии выкрутить элемент крепления -1- (8 Нм).

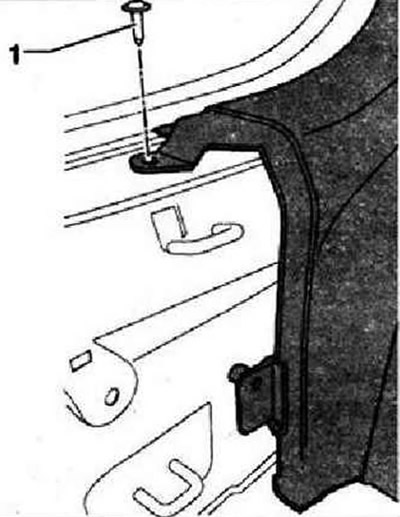

Выкрутить винт -1- (1,5 Нм).

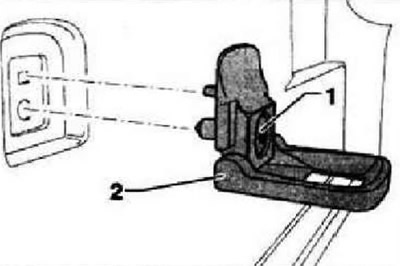

При наличии выкрутить винт -1- (8 Нм) и снять проушину -2-.
Отсоединить облицовку -1- от боковины и отсоединить от неё жгуты проводов плафона освещения багажного отсека -W3- и розетки.
