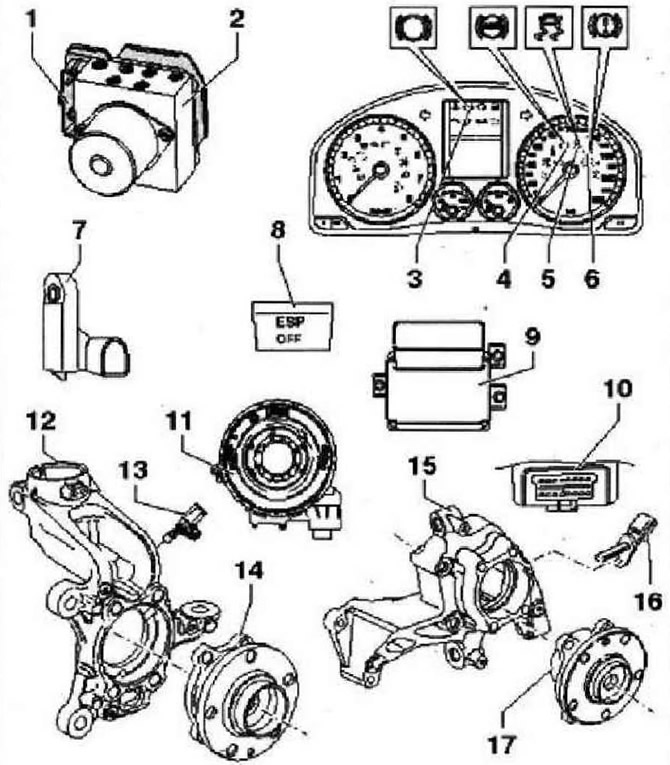

- 1 - Блок управления ABS -J104-, место установки: на гидроблоке в моторном отсеке слева под АКБ. Не отсоединять разъем перед проведением самодиагностики. Перед отсоединением разъема выключить зажигание. Не разрешается отсоединять от гидроблока ABS -N55-
- 2 - Гидравлический блок ABS -N55-, место установки: в моторном отсеке слева под АКБ. Гидравлический блок включает в себя следующие узлы: датчик тормозного давления -3201-. гидравлический насос ABS -V64-, блок клапанов (содержит клапаны впуска и выпуска). гидравлический насос ABS -V64- и блок клапанов представляют собой единый неразборный узел. Не разрешается отсоединять от блока управления ABS -J104-
- 3 - Контрольная лампа предельного износа тормозных колодок -К32-, место установки: в комбинации приборов
- 4 - Контрольная лампа ABS -К47-, место установки: в комбинации приборов
- 5 - Контрольная лампа ESP и ASR -К155-, место установки: в комбинации приборов
- 6 - Контрольная лампа тормозной системы -К118-, место установки: в комбинации приборов
- 7 - Выключатель стоп-сигнала -F-, место установки: главный тормозной цилиндр
- 8 - Клавиша отключения ASR и ESP -Е256-, место установки: в центральной консоли
- 9 - блок датчиков ESP -G419- и блок управления электромеханического стояночного тормоза -J540-, место установки: под центральной консолью. Датчик поперечного ускорения -G200-, датчик скорости поворота автомобиля -G202- и датчик продольного ускорения -G251-, выполнены вместе с блоком управления электромеханического стояночного тормоза -J540- в едином корпусе
- 10 - Диагностический разъём, место установки: обшивка в районе ног водителя
- 11 - Датчик угла поворота рулевого колеса -G85-, место установки: на рулевой колонке между рулевым колесом и блоком подрулевых переключателей
- 12 - Поворотный кулак
- 13 - Датчик частоты вращения, передний правый/левый -G45-/-G47-
- 14 - Ступица колеса с подшипником (подшипниковый узел), магнитное кольцо для работы датчика ABS встроено а подшипник
- 15 - Корпус ступичного подшипника (рисунок для полноприводного а/м)
- 16 - Датчик частоты вращения, задний правый/левый -G44-/-G46-
- 17 - Ступица колеса с подшипником (подшипниковый узел) (рисунок для полноприводного а/м), магнитное кольцо для работы датчика ABS встроено в подшипник
