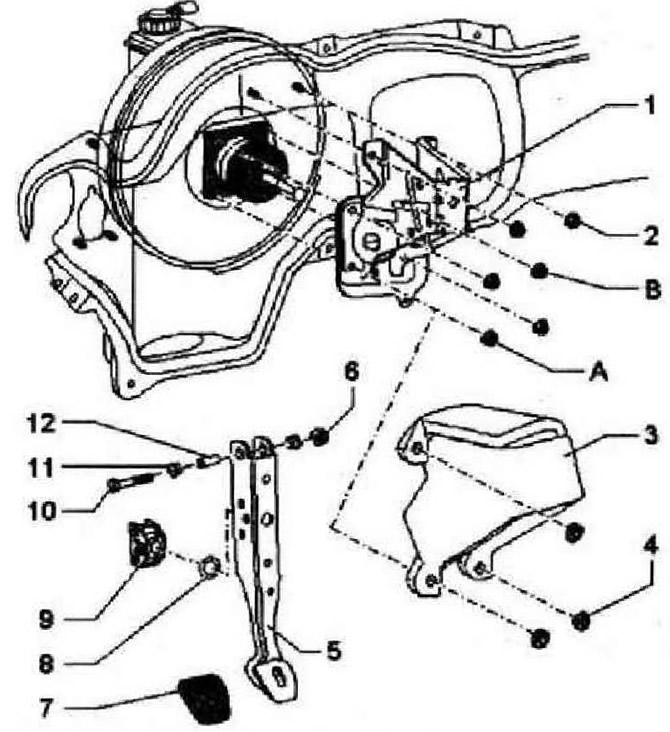

ВНИМАНИЕ: Дополнительные коврики не должны ограничивать ход педали тормоза. Перед установкой на асе шарнирные соединения нанести пластичную смазку G 000 602.
- 1 - Опорный кронштейн
- 2 - Шестигранная самостопорящаяся гайка, 25 Нм, заменять после каждого снятия, сначала затянуть шестигранные гайки -А и В-
- 3 - Звукоизоляция узла педали тормоза
- 4 - Зажимная шайба
- 5 - Педаль тормоза, соединение педали тормоза с штоком усилителя тормозов
- 6 - Шестигранная самостопорящаяся гайка, 25 Ни
- 7 - Накладка
- 8 - Вкладыш
- 9 - Гнездо для сферического конца штока усилителя тормозов
- 10 - Болт с шестигранной головкой
- 11 - Опорная втулка
- 12 - Опорная втулка
