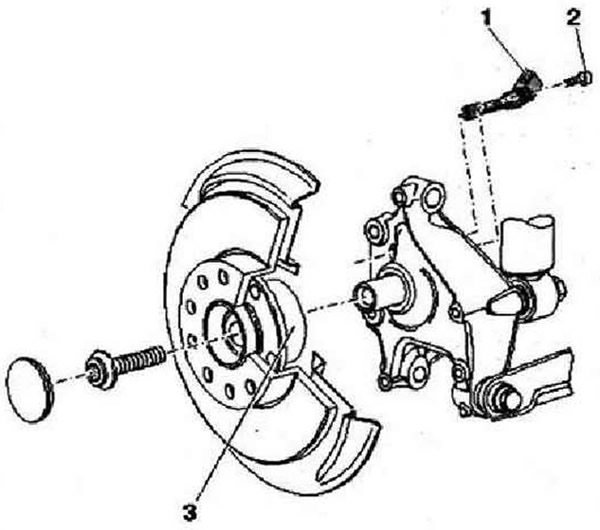

Снятие и установка компонентов системы ABS задней оси (передний привод)

• 1 - Датчик частоты вращения ABS, перед установкой датчика частоты вращения очистить отверстие и нанести немного пластичной тугоплавкой смазки G 052112 АЗ
• 2 - Болт с внутренним шестигранником, 8 Нм
• 3 - Ступица колеса с подшипником (ПОДШИПНИКОВЫЙ узел), магнитное кольцо для работы датчика ABS встроено в подшипник

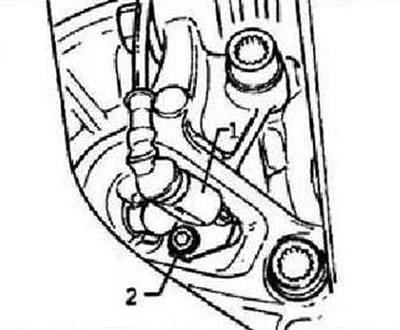

Снятие и установка датчика частоты вращения колеса на задней оси

Поднять автомобиль. Отсоединить разъем -1- кабеля от датчика частоты вращения. Выкрутить болт -2- из корпуса ступичного подшипника. Извлечь датчик частоты вращения ABS из корпуса ступичного подшипника.

Установка

Перед установкой очистить отверстие и нанести на датчик немного тугоплавкой пластичной смазки G 052 112 АЗ. Установить датчик частоты вращения в отверстие корпуса ступичного подшипника и затянуть болт крепления моментом 8 Нм. Подсоединить разъем датчика частоты вращения.
