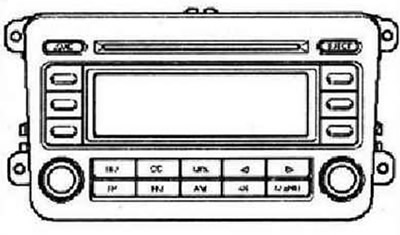

Аудиосистема RCD 500 состоит из магнитолы, в которую интегрирован CD-чейнджер на 6 дисков, и динамиков в дверях. Магнитола имеет встроенный усилитель мощностью 4x20 Вт. Передняя акустика 3-полосная, сзади установлены 2-полосные динамики. Существуют различные исполнения аудиосистемы RCD 500: с динамиками, подключёнными к 4 каналам встроенного в головное устройство усилителя, или с внешним усилителем. В этом случае динамики подключены непосредственно к внешнему усилителю, а выходы для динамиков на магнитоле используются для передачи сигнала на усилитель. Аудиосистема RCD 500 включает в себя следующие динамики: 8 каждой передней двери по одному низкочастотному, одному среднечастотному и одному высокочастотному динамику, в каждой задней двери по одному низкочастотному и одному высокочастотному динамику. Для расширения функций внешнего усилителя предусмотрены разъёмы для подачи сигнала на приглушение звука при звонке и входа сигнала NF телефона. Встроенный в магнитолу CD-чейнджер на 6 дисков может читать как обычные аудио CD, так и диски формата CD-R и CD-RW.
Инструкция: По заказу может быть установлена магнитола RCD 500 в исполнении, способном кроме обычных аудио-CD воспроизводить CD с файлами MP3. Проигрывание музыкальных компакт-дисков диаметром 8 см (минидисков) невозможно. Воспроизведение Mix-CD (компакт-дисков, на которых записаны компьютерные данные и музыка) невозможно. CD-чейнджер магнитолы RCD 500 имеет транспортную защиту, при установке новой магнитолы защиту необходимо отключить. Соответственно перед перевозкой снятой магнитолы транспортную защиту необходимо включить. Для этого к магнитоле Я CD 500 необходимо вновь подключить электропитание. Антенна встроена в заднее стекло. Антенна выполнена разнесенной.

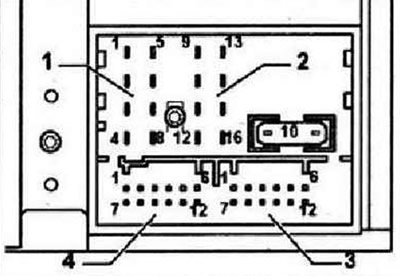

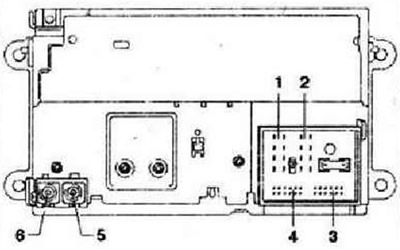

Разъёмы магнитолы RCD 500
- 1 - Разъем 1, 8-контактный, выход на динамики
- 2 - Разъем 2,8-контактный, электропитание, шина CAN, приглушение звука при телефонном звонке
- 3 - Разъем 3,12-контактный, вход сигнала телефона
- 4 - Разъем 4,12-контактный, управление CD-чейнджером, вход сигнала аудио CD
- 5 - Разъём 5, антенна, корпус разъёма цвета беж, разъём для подключения встроенной в заднее стекло антенны
- 6 - Разъём 6, антенна, корпус разъёма прозрачный, разъём для подключения встроенной в заднее стекло антенны
Разъем 1,8-контактный, выход на динамики
- 1 - Задний правый динамик, плюс
- 2 - Передний правый динамик, плюс
- 3 - Передний левый динамик, плюс
- 4 - Задний левый динамик, плюс
- 5 - Задний правый динамик, минус
- 6 - Передний правый динамик, минус
- 7 - Передний левый динамик, минус
- 8 - Задний левый динамик, минус
Разъем 2, 8-контактный, электропитание, шина CAN, приглушение звука при телефонном звонке
- 9 - Can High 10-Can Low
- 11 - Приглушение звука при разговоре по телефону
- 12 - Минус, клемма 31
- 13 - Не используется
- 14 - Не используется
- 15 - Плюс, клемма 30
- 16 - Сигнал управления системы защиты от кражи, SAFE
Разъем 3, 12-контактный, вход сигнала телефона
- 1-5 - Не используется
- 6 - Входящий сигнал телефона NF, минус
- 7 - 11 -не используется
- 12 - Входящий сигнал телефона NF, плюс
Разъем 4, 12-контактный, управление CD-чейнджером, вход сигнала аудио CD
- 1 - Выход на наушники, правый, плюс
- 2 - CD-чейнджер, левый и правый каналы, минус
- 3 - Выход на наушники, масса аудиосигнала
- 4 - CD-чейнджер, электропитание, плюс
- 5 - Выход на наушники, левый, плюс
- 6 - CD-чейнджер, шина DATA OUT
- 7 - Не используется
- 8 - CD-чвйнджер, левый канал, плюс
- 9 - CD-чейнджер, правый канал, плюс
- 10 - CD-чейнджер, сигнал управления
- 11 - CD-чейнджер, шина DATA IN
- 12 - CD-чейнджер, шина CLOCK
Электронная система защиты от кражи
Магнитола имеет комфортную электронную систему защиты от кражи, работающую совместно с комбинацией приборов. При подключении магнитолы после отключения питания она работает без ввода защитного кода. Необходимые условия: была проведена первая активация электронной системы защиты от кражи, магнитола устанавливается в тот же автомобиль.
Деактивация электронной системы защиты от кражи
Повторный ввод в эксплуатацию блокированной ранее магнитолы возможен только после ввода правильного кода электронной системы защиты от кражи.
Инструкция: Кол электронной системы защиты от кражи находится на наклейке вместе с номером магнитолы на карте магнитолы. Из соображений безопасности не следует хранить карту магнитолы в автомобиле. В случае необходимости следует запросить код у клиента. В случае замены магнитолы необходимо использовать код новой магнитолы. Сообщить клиенту новый код. Выяснить код магнитолы.
Включить магнитолу. На дисплее магнитолы появится надпись SAFE, а затем: 1000. Для входа в этот режим не нужно нажимать кнопки. Позиция вводимого кода показывается на дисплее рядом с четырьмя многофункциональными клавишами в виде символов _Х_. С помощью четырёх многофункциональных клавиш в надлежащей последовательности ввести код, указанный на стикере карты магнитолы. Многократно нажимая по очереди соответствующие клавиши, добиться отображения кода э центре дисплея. Подтвердить ввод нажатием многофункциональной клавиши рядом со словом ENTER. После этого магнитола будет снова готова к эксплуатации, и будет работать в том же режиме, что и перед отключением.
Инструкция: Если при снятии блокировки была введена неправильная цифра, то на дисплее снова сначала появится мигающее сообщение SAFE, а затем 1000. Теперь вы можете повторить процесс ещё раз. Номер попытки индицируется на дисплее. При повторном неправильном вводе кода устройство заблокируется примерно на час, т е. в этот период времени его невозможно разблокировать. На дисплей при этом выводится сообщение SAFE. По истечении часа (магнитола и зажигание должны оставаться включенными, индикация попыток разблокировки на дисплее пропадет, и электронную блокировку можно будет снять способом, о писанным выше. Функционирование прибора по циклу две неудавшихся попытки, часовая блокировка продолжается и далее.
