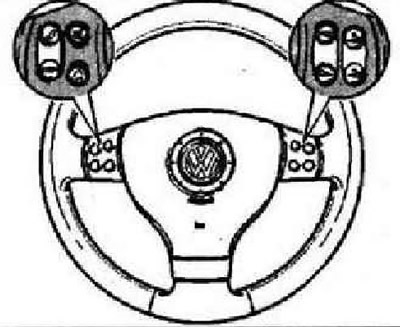

Многофункциональное рулевое колесо

Многофункциональное рулевое колесо позволяет управлять некоторыми функциями коммуникационной системы и круиз-контроля с рулевого колеса.

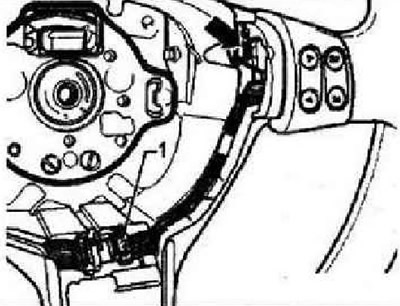

Снятие и установка блоков кнопок на рулевой колесе

Снятие и установка блока кнопок слева и справа выполняются аналогичным образом. Снять с рулевого колеса модуль подушки безопасности. Снять модуль подушки безопасности со стороны водителя. Отсоединить разъём -1-.



Выкрутить винт -стрелка-. Снять блок клавиш.

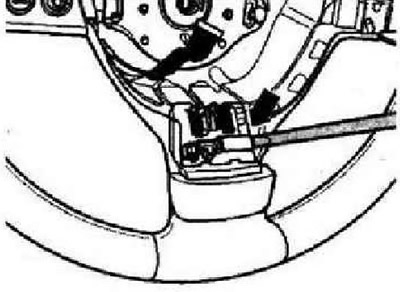

Снятие и установка блока управления многофункционального рулевого колеса

Снять с рулевого колеса модуль подушки безопасности. Снять модуль подушки безопасности со стороны водителя. Отсоединить от блока управления оба разъёма. Осторожно поддеть и извлечь блок управления подходящей отверткой -стрелка-.

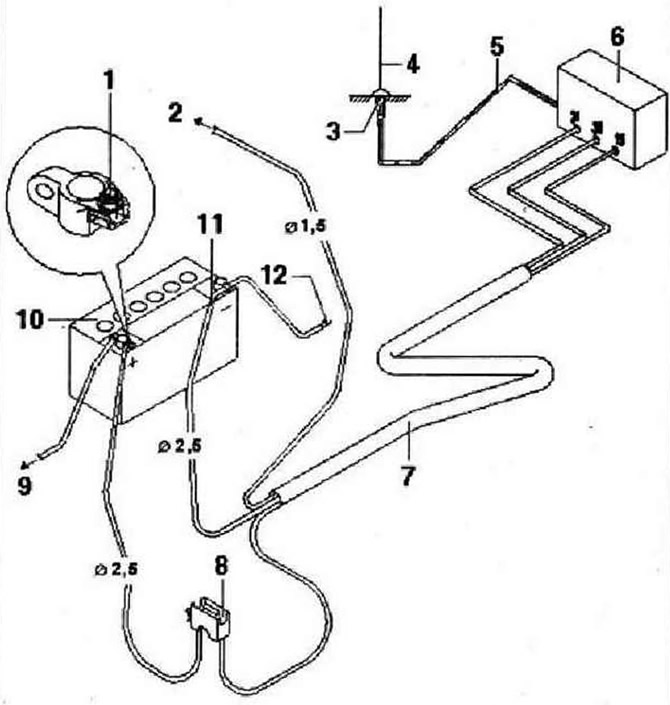

Компоненты системы, состоящей из приёмно-передающего устройства, аккумуляторной батареи, предохранителя и жгута проводов

• 1 - Плюсовая клемма, красный провод с соответствующим выводом
• 2 - К клемме 15а, защитить данный провод предохранителем, защита предохранителем макс. 15 А
• 3 - Масса антенны, необходимо обеспечить хороший контакт с кузовом, место установки антенны должно иметь соответствующую антикоррозионную защиту
• 4 - Приёмно-передающая антенна
• 5 - Экранированный антенный кабель, кабель с коаксиальным разъемом
• 6 - Приёмно-передающее устройство телефона или рации
• 7 - Жгут проводов, плюсовой провод электропитания красного цвета сечением 2,5 мм², минусовой провод электропитания коричневого цвета сечением 2,5 мм². При необходимости к клемме 15а прокладывается чёрный провод сечением 1,5 мм²
• 8 - Колодка предохранителя, устанавливается в непосредственной близости от аккумуляторной батареи
• 9 - К стартеру
• 10 - АКБ
• 11 - Минусовой провод
• 12 - Масса на кузове
