Снятие и установка переднего бокового габаритного фонаря
Инструкция: Снятие и установка бокового габаритного фонаря осуществляется без снятия облицовки переднего бампера. Добраться до защёлок крепления фонаря можно через лючок в колёсной арке. На рисунках показаны снятие и установка левого бокового габаритного фонаря.

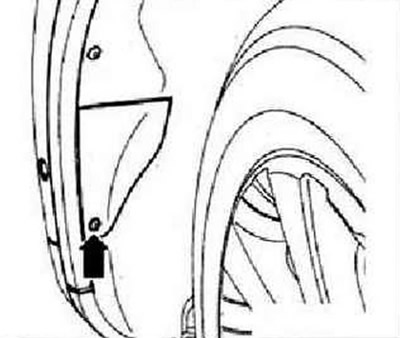

Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Выкрутить в колёсной арке винт -стрелка- и открыть лючок.

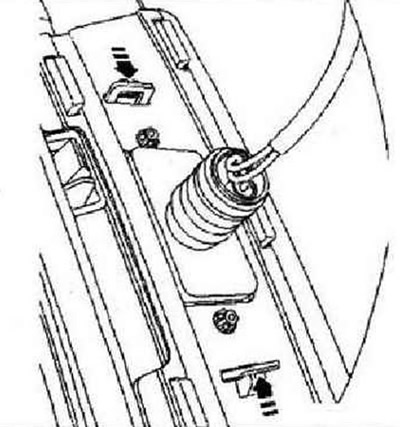

Сжать защёлки -стрелки- и извлечь фонарь наружу из облицовки бампера.

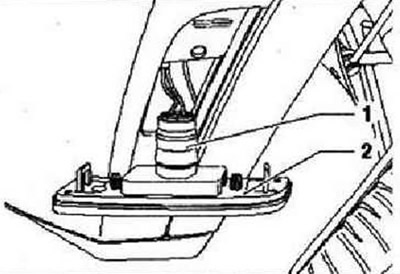

Не перекашивая, движением назад извлечь патрон -1- с лампой из корпуса фонаря -2-.
Установка осуществляется а обратной последовательности.
Инструкция: При установке патрона в корпус фонаря необходимо совместить выступы на корпусе с углублениями под резиновым уплотнением.
Снятие и установка лампы переднего бокового габаритного фонаря -М11-
Инструкция: Снятие и установка пампы переднего бокового габаритного фонаря -М11- осуществляется без снятия облицовки переднего бампера. На рисунках показаны снятие и установка левого бокового габаритного фонаря.

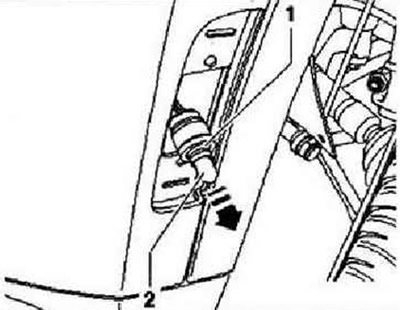

Снять боковой габаритный фонарь. Извлечь лампу -2-, потянув её в -направлении стрелки- из патрона. Лампа переднего бокового габаритного фонаря -М11-: 12 В, W 3 Вт.
Установка осуществляется в обратной последовательности.
Инструкция: При установке патрона в корпус фонаря необходимо совместить выступы на корпусе с углублениями под резиновым уплотнением.
Задние боковые габаритные огни, а/м для США и Канады
Инструкция: Функцию ламп задних боковых габаритных фонарей -М12- выполняют лампа левого заднего габаритного огня -М4- и лампа правого заднего габаритного огня -М2-.
