Распознавание неисправностей и индикация ошибок
Система управления бортовой сети оснащена функцией самодиагностики, которая облегчает поиск ошибок. Для поиска неисправностей следует использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".
Инструкция: На следующих рисунках показаны работы на заднем фонаре в боковине с левой стороны. Работы на заднем фонаре в боковине с правой стороны выполняются аналогично. Задний фонарь в боковине содержит помимо отдельной лампы указателя поворота две унифилярные лампы накаливания, которые, в зависимости от комплектации, выполняют функцию стоп-сигнала и заднего фонаря.
Обзор монтажа заднего фонари в боковине кузова
- 1 - Боковая блокировка
- 2 - Колодка для ламп
- 3 - Лампа левых стоп-сигнала и габаритного огня -М21- или лампа правых стоп-сигнала и габаритного огня -М22- и лампа левых стоп-сигнала и габаритного огня 2 -М58- или лампа правых стоп-сигнала и габаритного огня 2 -М59-. 12 В, Р 21 Вт, заменить
- 4 - Левая лампа заднего указателя поворота -М6- или правая лампа заднего указателя поворота -М8-. 12 В, 21 Вт, заменить
- 5 - Крепежные болты, 3 Нм
- 6 - Корпус заднего фонаря в боковине кузова
Снятие и установка заднего фонаря в боковине кузова
Инструкция: На следующих рисунках показаны работы по снятию и установке на заднем фонаре в боковине с левой стороны. Работы на задней фонаре в боковине с правой стороны выполняются аналогично. Задний фонарь в боковине содержит две унифилярные лампы накаливания, которые, в зависимости от комплектации, выполняют функцию стоп-сигнала и заднего фонаря.

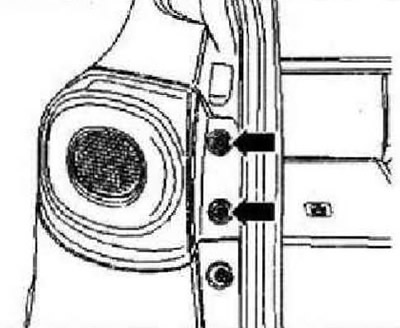

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Выкрутить оба винта крепления -стрелки-.

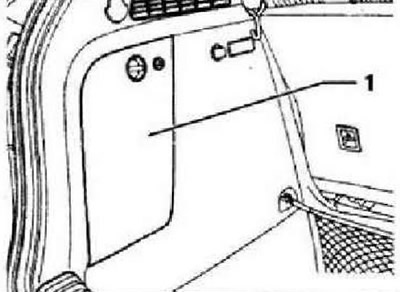

Открыть крышку -1- в боковине багажника.

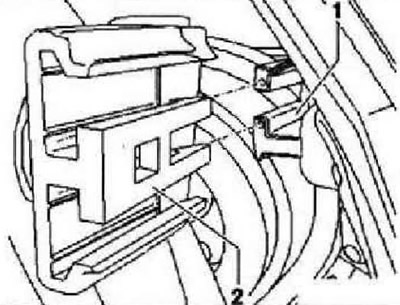

Для разблокировки повернуть винт -1- по направлению -стрелки- примерно на 90° до упора.
Извлечь задний фонарь -1- в -направлении стрелки-, с учетом длин подсоединенных проводов, из фиксатора -2- назад из проема в кузове.

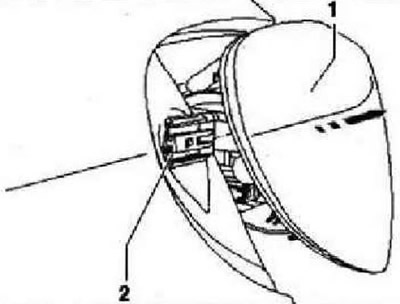

Отсоединить и разблокировать разъем -2- и снять датчик задний фонарь -1-.
Установка осуществляется в обратной последовательности. Повернуть винт -1- по направлению -стрелки- примерно на 90° до упора и закрыть крышку в боковине.
Инструкция: При подключении штекера заднего фонаря в боковине кузова должен быть "слышим" щелчок.

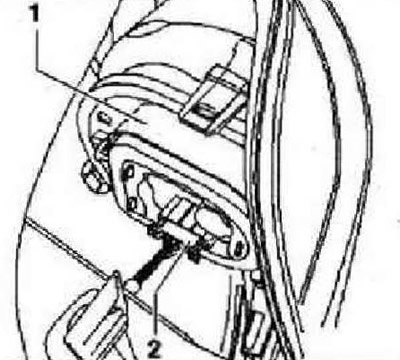

Вставить разъем. Вдвинуть крепление заднего фонаря -1- правильно в боковой стопорный механизм -2- до слышимой фиксации. Затянуть болты крепления предписанным моментом. После установки проверить работу заднего фонаря и величину зазоров между фонарём и кузовом.
Замена ламп задних фонарей в боковине
Инструкция: На следующих рисунках изображена замена лампы левого заднего фонаря -М4- в боковине на левой стороне автомобиля. Замена лампы правого заднего фонаря -М2- в боковине кузова на правой стороне производится аналогично. Задний фонарь в боковине содержит две унифилярные лампы накаливания, которые, в зависимости от комплектации, выполняют функцию стоп-сигнала и заднего фонаря.

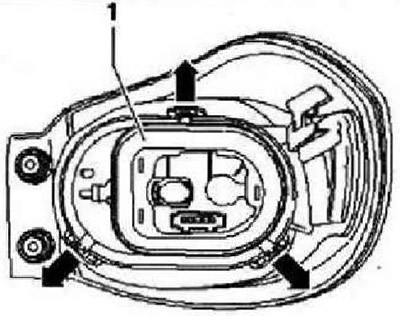

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять задний фонарь в боковине кузова. Отжать фиксаторы заднего фонаря в -направлении стрелки- и снять колодку ламп -1- с заднего фонаря.

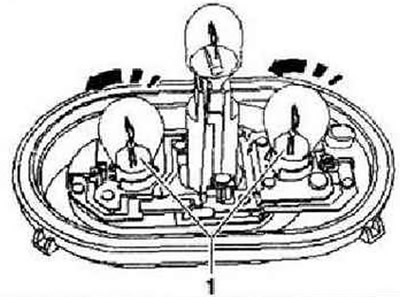

Вдавить соответствующую лампу заднего фонаря -1- слегка в патрон, повернуть в направлении стрелки- и извлечь из колодки. Лампа заднего фонаря: 12 В, 21 Вт.
Установка осуществляется в обратной последовательности.
Инструкция: При установке колодки ламп заднего фонаря обратить внимание на то, чтобы он был надежно закреплен всеми тремя фиксаторами в корпусе заднего фонаря.
