Инструкция: На рисунках изображена замена лампы адаптивного освещения -L149- на правой фаре. Замена лампы адаптивного освещения -L149- на левой фаре производится аналогично.
Снять заглушку -1-.
Инструкция: Для снятия и установки лампы адаптивного освещения необходимо высвободить держатель отражателя из шаровой головки устройства перестановки.

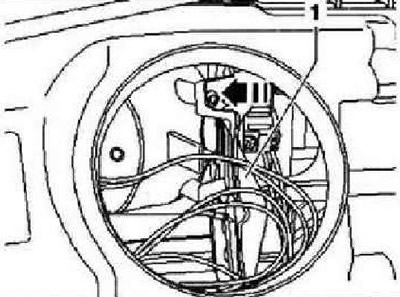

Вдавить держатель отражателя -1- в области верхнего винта крепления отражателя в -направлении стрелки- для своего высвобождения.

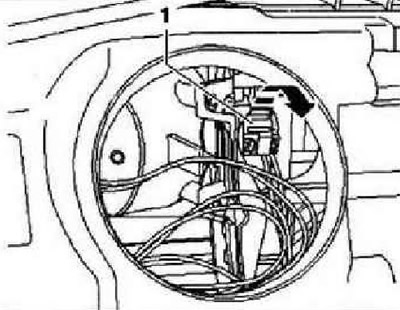

Аккуратно повернуть патрон -1- лампы адаптивного освещения против часовой стрелки в -направлении стрелки-, чтобы разблокировать ее. Извлечь осторожно лампу адаптивного освещения, с учетом длины подсоединенной проводки, из фары.

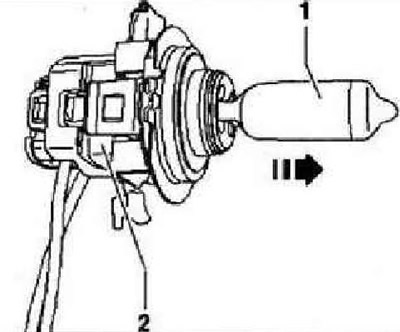

Вынуть лампу адаптивного освещения -1- в -направлении стрелки- из патрона -2-. Лампа адаптивного освещения: 12 В, 55 Вт.
Установка
Инструкция: При установке лампы не дотрагиваться до стеклянной колбы. Пальцы оставляют на стекле лампы жирные отпечатки, которые после включения фар испаряются, а свет лампы может потускнеть.
Установка осуществляется в обратной последовательности.
Инструкция: Вставку лампы адаптивного освещения. из-за ограниченности места, следует производить следующим образом.
Убедитесь в том, что держатель отражателя находится в освобожденном состоянии. Ввести патрон с лампой адаптивного освещения в держатель отражателя.

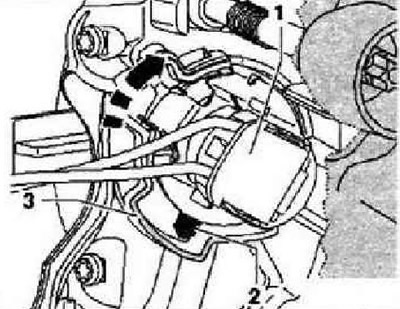

Инструкция: В целях наглядности блокировка лампы адаптивного освещения в держателе отражателя показана на разрезе.
Разместить»выступ» -2- лампового патрона в пазу держателя отражателя -3- так, как показано на рисунке. Вкрутить патрон -1- с легким усилием вперед в -направлении стрелки- для его фиксации в держателе отражателя. Зафиксировать далее держатель отражателя со слышимым щелчком.
Осторожно: При установке крышки обратить внимание на правильность ее положения. При попадании внутрь фары воды она может еыйти из строя.
Закрыть фару крышкой. Проверить работу фары.
