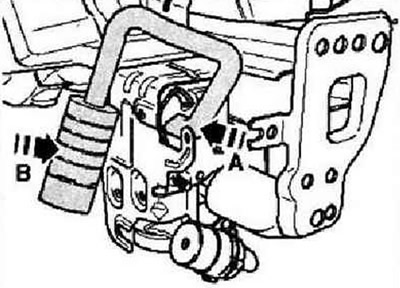

Установка глушителя на впуске
Надеть глушитель на впуске на отопитель движением по направлению -стрелки А- закрепить его на кронштейне движением по направлению -стрелки В-.
Снятие циркуляционного насоса -V55-

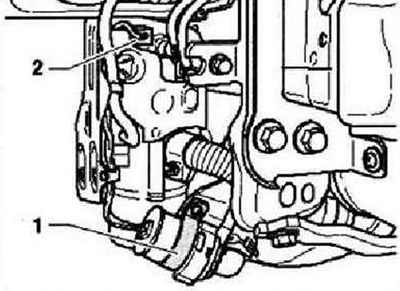

Ослабить хомут циркуляционного насоса -V55- -1-. Отсоединить разъём от циркуляционного насоса -V55- -2-.

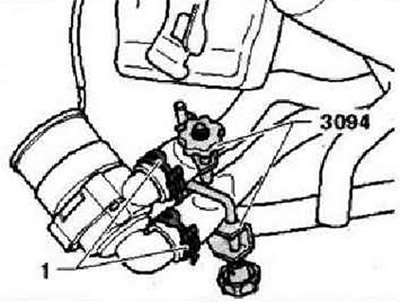

Пережать шланги системы охлаждения зажимами до 25 мм -3094-.
Разъединить хомуты крепления шлангов системы охлаждения -1- к циркуляционному насосу -V55-. Снять циркуляционный насос -V55-.

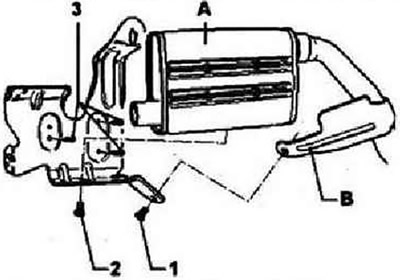

Снятие и установка глушителя с кронштейном
Ослабить крепления труб глушителя -А-. Выкрутить винт -1 - (9 ± 1,3 Нм) на опоре -В- и отложить выхлопную трубу (концевую секцию) в сторону. Выкрутить винт -2- (8 ± 0,8 Нм) крепления глушителя -А-. Снять глушитель -А-. Выкрутить винты -3- (8 ± 0,8 Нм) крепления кронштейна. Отсоединить глушитель от центрирующих язычков и снять его. Установка осуществляется в обратной последовательности.
Инструкция: При установке кронштейна правильно зафиксировать его в центрирующих язычках.
