Стартер (автомобили с двигателями TSI 1,4 л и МКП MQ500)

• 1 - Стартер
• 2 - Подсоединение провода В+ к стартеру
• 3 - Гайка крепления подсоединения провода В+ к стартеру, М8, 15 Нм
• 4 - Крепежные болты стартера, М12, 75 Нм
• 5 - Защитный колпачок
• 6 - Гайки крепления держателя проводов, М8, 15 Нм
• 7 - Держатель проводов Крепежный болт корпуса воздушного фильтра к кузову, 10 Нм

Снятие и установка стартера

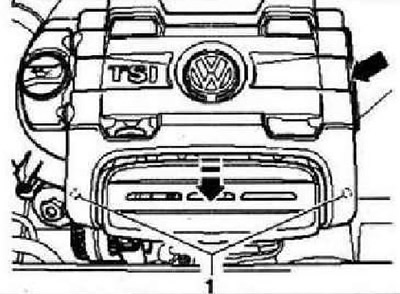

Отсоединить АКБ. Разблокировать вакуумный шланг -стрелка- и снять его. Вытянуть кожух двигателя вверх из резиновой опоры -1- и извлечь его -в направлении стрелки- вперед. Снять корпус воздушного фильтра.

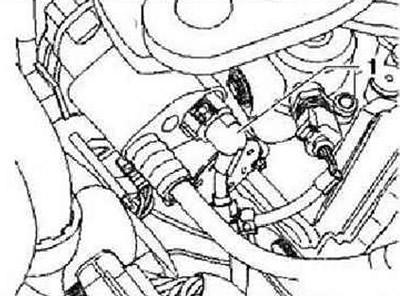

Разблокировать и отсоединить штекерный разъем -1-.



Сдвинуть вниз защитный колпачок-1- в -направлении стрелки- с тягового реле.




Открутить крепежную гайку -1- и снять плюсовой провод -2- с соединительной резьбы тягового реле.

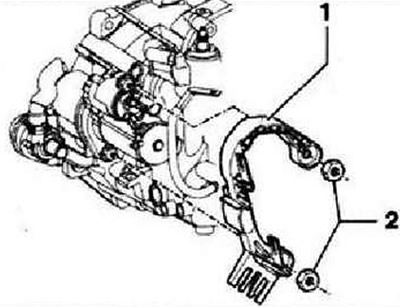

Скрутить гайки -2- с болтов крепления стартера и снять держатель проводов -1-.

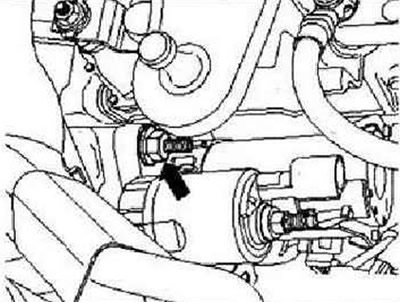

Выкрутить верхний крепежный болт стартера -стрелка-. Снять шумоизолирующий кожух.

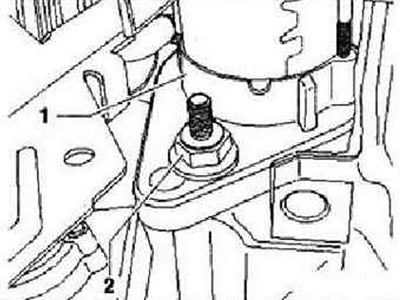

Выкрутить нижний крепежный болт стартера -2-. Извлечь стартер -1- снизу из автомобиля.



Установка в обратной последовательности, при этом учитывать следующее. Затянуть резьбовые соединения с указанными моментами затяжки.
