- 1 - Болт, 9 Нм
- 2 - Натяжитель цепи, находится под натяжением пружины, перед снятием поставить на фиксатор -Т40011-
- 3 - Планка натяжителя для цепи ГРМ
- 4 - Направляющие пальцы, 20 Нм
- 5 - Болт, 9 Нм
- 6 - Распределительный клапан, левая резьба, 35 Нм. Снять с помощью монтажного инструмента -Т10352-
- 7 - Болт, заменить, М6: 8 Нм + 90° довернуть, М8: 20 Нм + 90° довернуть
- 8 - Подкладная шайба
- 9 - Рампа опор коленчатого вала
- 10 - Успокоитель цепи привода распредвалов
- 11 - Картер распределительных валов
- 12 - Цепь привода распредвалов, перед снятием пометить направление хода краской
- 13 - Успокоитель цепи привода распредвалов
- 14 - Направляющие пальцы, 20 Нм
- 15 - Звездочка

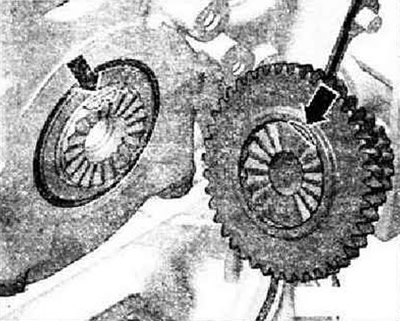

Звездочка коленвала - монтажное положение
Обе поверхности -стрелки- должны располагаться друг против друга.
