Инструкция: Все шланговые соединения закрепить хомутами, соответствующими установленным на заводе. Патрубки присоединения шлангов и шланги системы наддува перед монтажом обезжирить. Только у штуцерных соединений следует слегка смазать маслом уплотнительное кольцо и посадочную поверхность. Система наддува должна быть герметична.

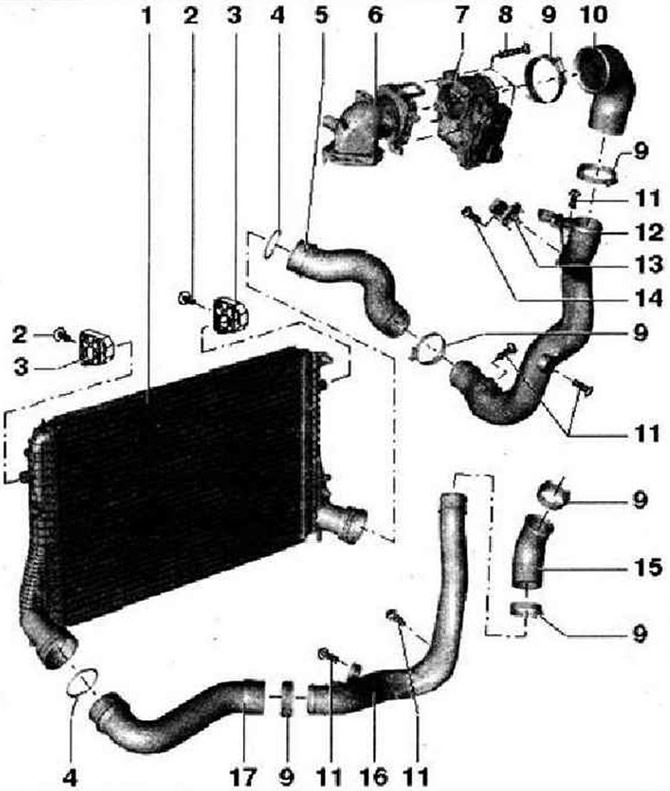

- 1 - Интеркулер
- 2 - 5 Нм
- 3 - Опора для интеркулера
- 4 - Уплотнительное кольцо, при наличии повреждений заменить
- 5 - Шланг подачи наддувочного воздуха
- 6 - Патрубок впускного коллектора с манжетным уплотнением
- 7 - Блок воздушной заслонки -J338-. При замене удалить параметры адаптации в памяти и заново адаптировать блок управления двигателя -J623-
- 8 - 7 Нм
- 9 - Зажим шланга
- 10 - Шланг подачи наддувочного воздуха
- 11 - 10 Нм
- 12 - Патрубок наддувочного воздуха
- 13 - Датчик давления наддува -G31- с датчиком температуры всасываемого воздуха 2 -G299-
- 14 - 5 Нм
- 15 - Шланг подачи наддувочного воздуха к турбонагнетателю
- 16 - Патрубок наддувочного воздуха
- 17 - Шланг подачи наддувочного воздуха
