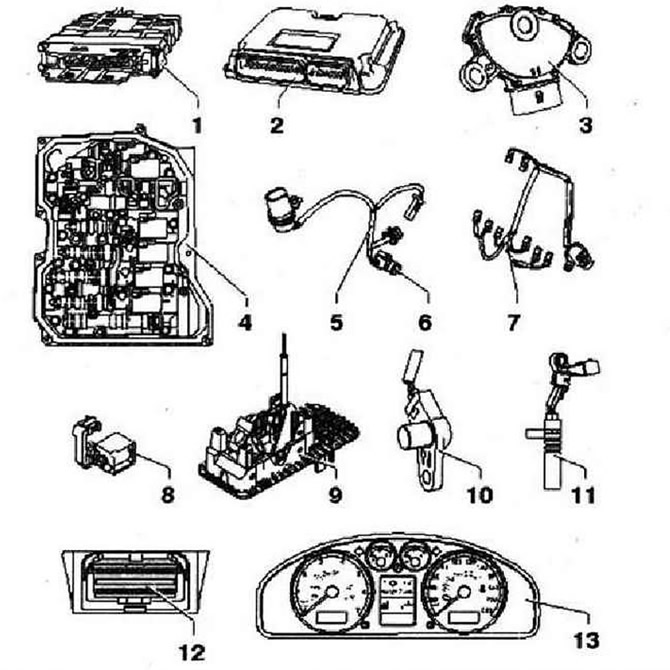

- 1 - Блок управления АКПП -J217-. Блок управления передает и получает данные от шины данных, может быть проверен ведомым поиском неисправностей с помощью -VAS 5051-
- 2 - Блок управления двигателя. Блок управления отправляет и получает информацию с помощью шины данных
- 3 - Многофункциональный переключатель -F125-, может быть проверен ведомым поиском неисправностей с помощью -VAS 5051-
- 4 - Золотниковая коробка, компоненты можно проверить в режиме ведомого поиска неисправностей с помощью -VAS 5051-
- 5 - Жгут проводов датчика с датчиком температуры трансмиссионного масла -G93-
- 6 - Датчик температуры трансмиссионного масла -G93-, может быть проверен ведомым поиском неисправностей с помощью -VAS 5051-
- 7 - Жгут проводов электромагнитного клапана
- 8 - Магнит блокировки селектора АКП -N110-. Место установки: электромагнит блокировки селектора находится в приводе переключения, может быть проверен ведомым поиском неисправностей с помощью -VAS 5051-
- 9 - Селектор с переключателем Tiplronic -F189-, переключатель Tlptronic-F189- является составной частью привода переключения передач, можно проверить в режиме Ведомый поиск неисправностей с помощью -VAS 5051-, при неисправности заменить привод переключения передач
- 10 - Датчик числа оборотов на входе коробки передач -G182-, может быть проверен ведомым поиском неисправностей с помощью -VAS 5051-
- 11 - Датчик частоты вращения выходного вала КП -G195-, может быть проверен ведомым поиском неисправностей с помощью -VAS5051-
- 12 - Диагностический разъём
- 13 - Индикатор положения селектора АКП -Y6-

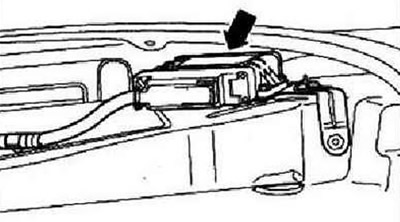

Блок управлений автоматической коробкой передач -J217- -стрелка-
Место расположения: блок управления находится на арке переднего левого колеса. Для его снятия и установки необходимо снять локер переднего крыла.

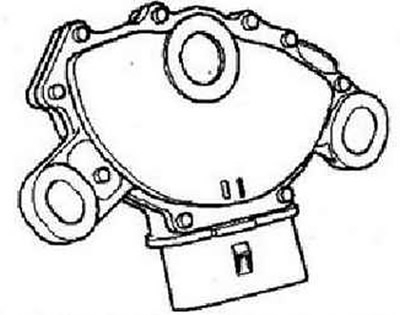

Многофункциональный переключатель -F125-
Место расположения: многофункциональный переключатель находится в верхней части КП.

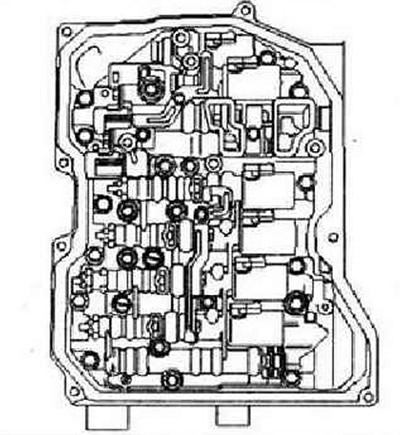

Блок переключения
Место расположения: электрогидравлический блок прикручен к нижней части картера коробки, передач и закрыт масляным поддоном коробки передач. В распределительном модуле установлены электромагнитные клапаны -N88- и -N89-, а также клапаны регулировки давления -N90-, -N91-, -N92-, -N93-, -N282- и -N283-.

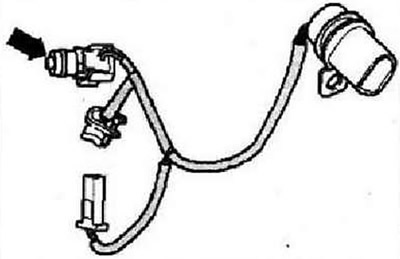

Жгут проводов датчика
Со встроенным датчиком температуры трансмиссионного масла -693- -стрелка-. Место расположения: жгут проводов крепится к распределительному модулю коробки передач.

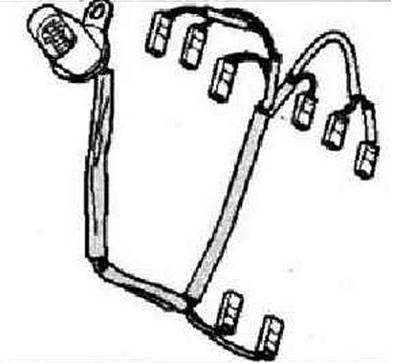

Жгут проводов электромагнитного клапана
Место расположения: жгут проводов крепится к распределительному модулю коробки передач.

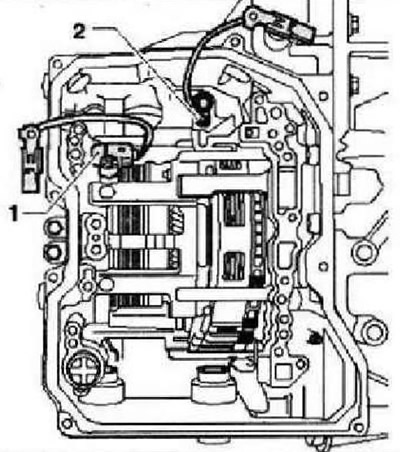

Датчик частоты вращения на входе КП -G182- и Датчик частоты вращения на выходе КП -G195-
Место расположения: датчики над распределительным модулем в корпусе КП.
- 1 - Датчик числа оборотов на входе коробки передач -G182-
- 2 - Датчик частоты вращения выходного вала КП -G195-

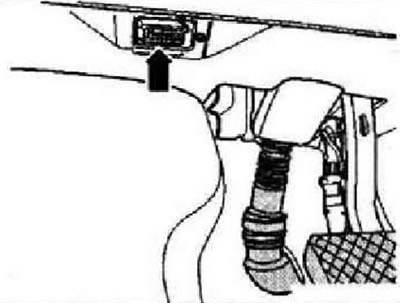

Диагностический разъём
Место расположения: диагностический разъем -стрелка- установлен слева под накладкой со стороны водителя.

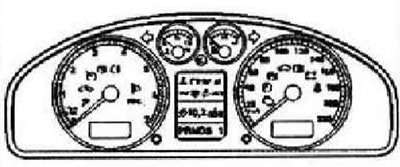

Индикатор положения селектора АКП -Y6-
Место расположения: в комбинации приборов.
