Рис. 4.59. Компоненты отключаемого стабилизатора:
1 - передний отключаемый стабилизатор; 2 - подшипник стабилизатора; 3 - гидравлический трубопровод; 4 - датчик отключения стабилизатора передней подвески; 5 - держатель; 6 - гидравлический трубопровод; 7 - винт с внутренним шестигранником; 8 - уплотнительное кольцо; 9 - держатель; 10 - ниппель для прокачки; 11 - колпачок; 12 - хомут.

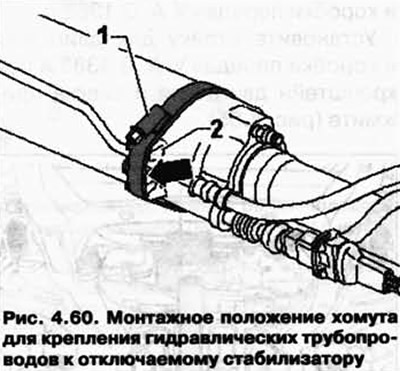

Монтажное положение хомута для крепления гидравлических трубопроводов к отключаемому стабилизатору.
Замок хомута 1 должен находиться над держателем 2. Следовательно, затяжка хомута осуществляется снизу.
Хомут должен прилегать непосредственно к держателю 2 (рис. 4.60).
