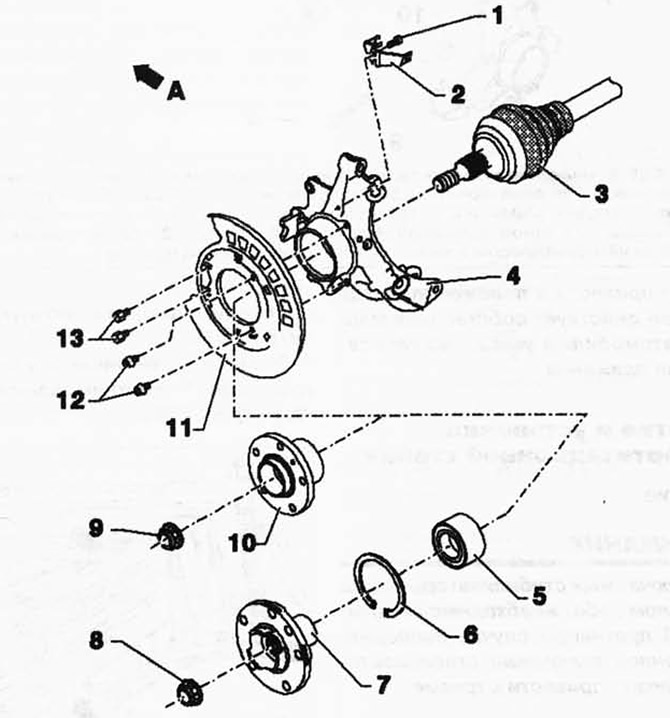

Рис. 4.90. Компоненты опоры колеса:
1 - винт с внутренним шестигранником; 2 - держатель; 3 - приводной вал; 4 - корпус подшипника ступицы колеса; 5 - подшипник ступицы колеса; 6 - стопорное кольцо; 7 - ступица колеса; 8 - самоконтрящаяся гайка; 9 - самоконтрящаяся гайка; 10 - ступица колеса с подшипником; 11 - щиток; 12 - винт с внутренним шестигранником; 13 - болт с шестигранной головкой.
ПРИМЕЧАНИЕ: Если заменялись детали с резинометаллическими опорами или ослаблялись болты и гайки на этих деталях, то перед их затяжкой опору соответствующего колеса необходимо привести в положение, когда на нее действует собственная масса автомобиля.
Стрелка А указывает направление движения.
