Отключение АКБ
ПРИМЕЧАНИЕ: Для отключения АКБ должна быть деактивирована противоугонная сигнализация. Откручиванием минусовой клеммы с аккумуляторной батареи (прекращение тока в цепи) - обезопасьте работы над электрооборудованием. Откручивать плюсовую клемму необходимо только для демонтажа аккумуляторной батареи. Выключите зажигание и все электрические потребители, извлеките ключ зажигания.
Демонтаж облицовочных панелей под водительским сиденьем.

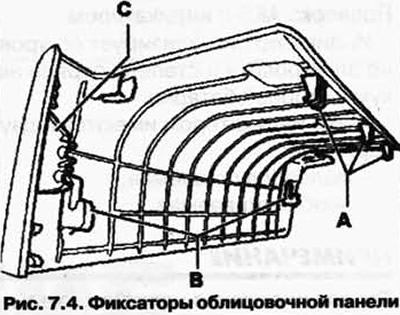

ПРИМЕЧАНИЕ: Фиксаторы А цепляются за поперечную растяжку под сиденьем (рис. 7.4).
Слегка надавите облицовочную панель вниз и одновременно назад. Удерживайте панель в этом положении и в области стопорных язычков А. Потяните ее вверх, чтобы освободите.
Фиксаторы В попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув на себя.
Фиксаторы С держатся за боковую облицовочную панель сиденья, потянув на себя, их можно разблокировать.
Установите сиденье в заднее, верхнее положение.

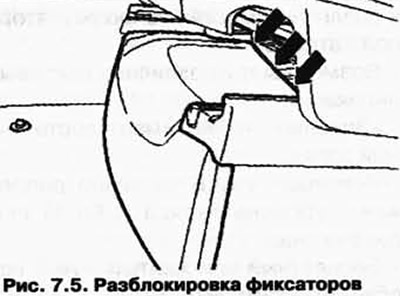

Разблокируйте фиксаторы нажатием вниз и назад одновременно. В таком положении приподнимите облицовочную панель в области фиксаторов (рис. 7.5).
Надавите на облицовочную панель вниз и одновременно потяните ее на себя.

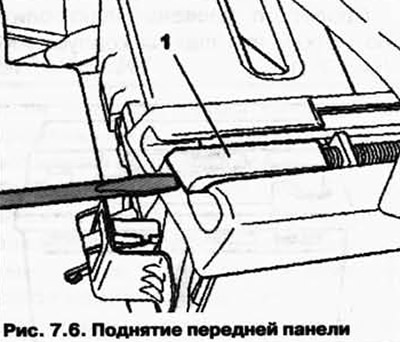

Аккуратно приподнимите панель 1 с помощью отвертки из передней облицовочной панели оси регулировки сиденья (рис. 7.6).

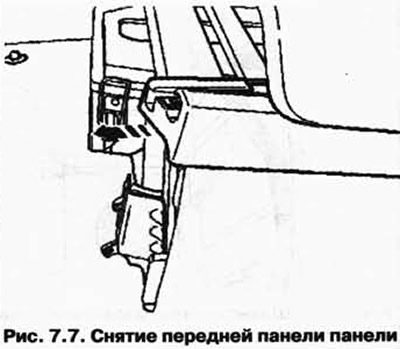

Снимите переднюю панель оси регулировки сиденья с салазок сиденья (рис. 7.7).
Установите сиденье в переднее, верхнее положение.
ПРИМЕЧАНИЕ: Монтаж и демонтаж задних облицовочных панелей осей регулировки сиденья проводится одинаково на обоих сторонах.

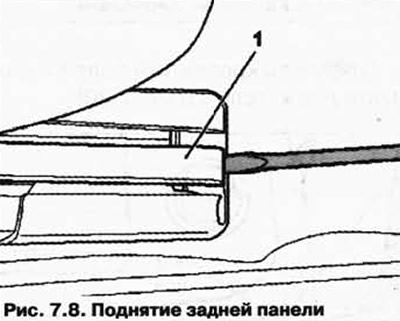

Аккуратно приподнимите панель 1 с помощью отвертки из задней облицовочной панели оси регулировки сиденья (рис. 7.8).

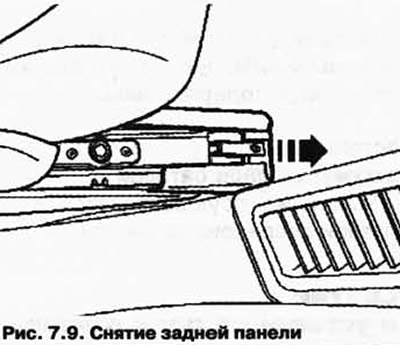

Снимите заднюю панель оси регулировки сиденья с салазок сиденья (рис. 7.9).
Освободите фиксаторы боковой облицовочной панели консоли сиденья при помощи отвертки и извлеките панель, потянув ее вверх.

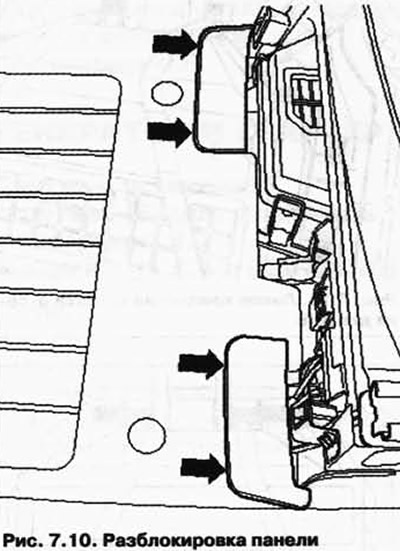

Разблокируйте панели (рис. 7.10).

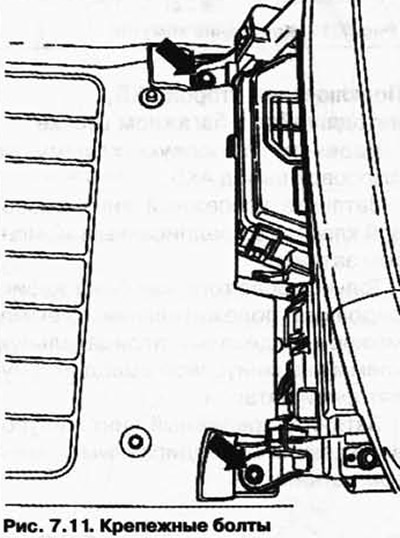

Выкрутите крепежные болты (рис. 7.11).
Откиньте основание сиденья вместе с самим сиденьем назад.

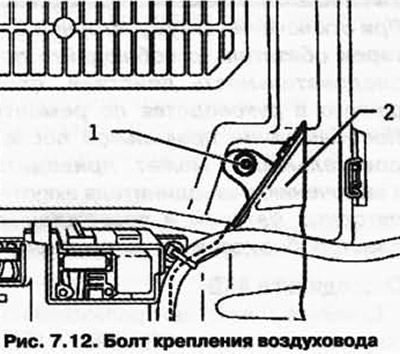

Выкрутите болт 1 и удалите воздуховод 2 (рис. 7.12).

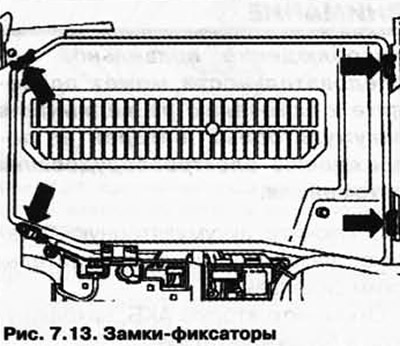

Откройте замки-фиксаторы ящика АКБ стрелки и снимите крышку (рис. 7.13).
Открутите минусовую клемму и плюсовую клеммы от выводов АКБ.
Подключение АКБ
ВНИМАНИЕ: Одевайте полюсные клеммы рукой без усилия, чтобы не допустить повреждений корпуса аккумуляторной батареи. Запрещается смазывать выводы аккумуляторной батареи.
Наденьте плюсовую клемму на плюсовой вывод АКБ.
Затяните крепежный винт плюсовой клеммы с предписанным моментом затяжки.
Только после того, как была зафиксирована положительная клемма, можно надевать отрицательную клемму на соответствующий вывод аккумуляторной батареи.
Затяните крепежный винт минусовой клеммы с предписанным моментом затяжки.
Замените крепежные болты основания сиденья и закрутите их с предписанным моментом затяжки.
