Снятие
ПРИМЕЧАНИЕ: Снимать рулевое колесо не требуется. Однако для наглядности на следующих рисунках руль не изображен. Рулевую колонку с электрической или механической регулировкой поставьте в самое нижнее положении и потяните на себя до упора. Выключите зажигание и все электрические потребители, извлеките ключ зажигания.

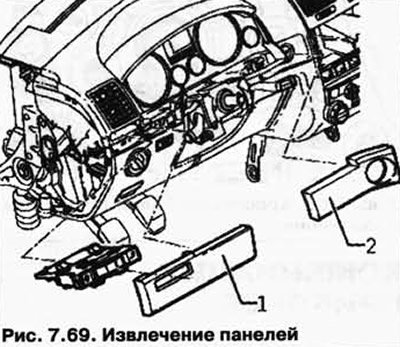

Подденьте и извлеките панели 1 и 2 с помощью клина Т10039/ 1 из фиксаторов (рис. 7.69).

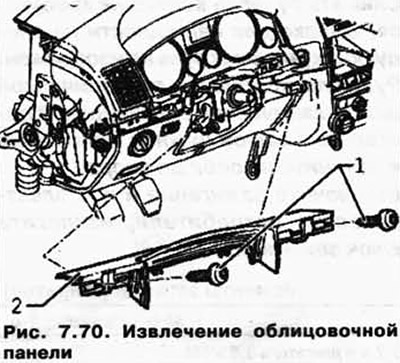

Выкрутите винты 1 верхней облицовочной панели рулевой колонки 2 и снимите панель (рис. 7.70).
Снимите козырек комбинации приборов.

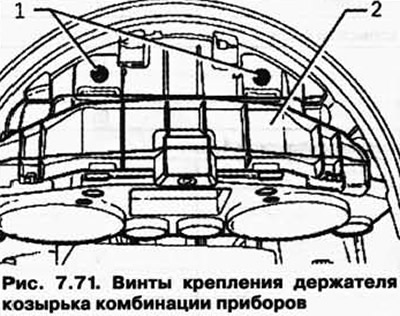

Выкрутите винты 1 держателя козырька комбинации приборов 2 (рис. 7.71).

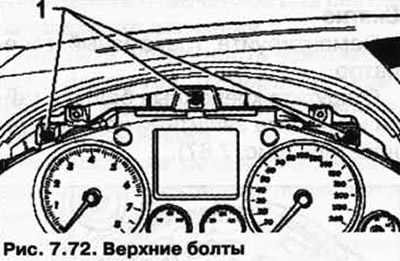

Выкрутите болты 1 (рис. 7.72).
Снимите держатель козырька комбинации приборов, потянув его вверх.

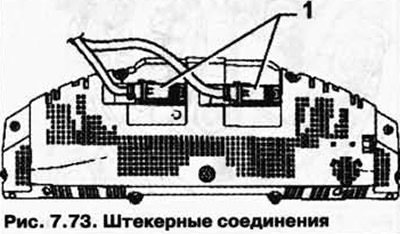

Извлеките комбинацию приборов и отсоедините штекерные соединения 1 на обратной стороне комбинации приборов (рис. 7.73).
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Установите комбинацию приборов в гнездо на передней панели и подсоедините разъёмы.
Установите держатель козырька комбинации приборов.
После установки проверьте работу функций комбинации приборов.

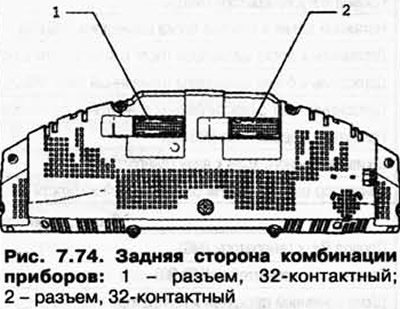

Описание задней стороны комбинации приборов
ПРИМЕЧАНИЕ: Запрещается разбирать комбнна цию приборов. При необходимости комбинация приборов заменяется в сборе.
