ПРИМЕЧАНИЕ: Действительно для автомобилей: с приборным щитком Premium.
На цветной дисплей в приборном щитке выводятся постоянные показания, функции меню и сообщения.

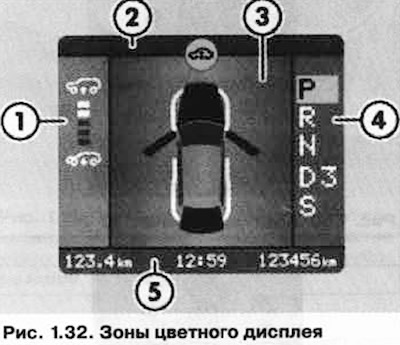

Дисплей поделен на несколько зон (рис. 1.32).
В левой зоне 1 показана текущая установка дорожного просвета.
При появлении неисправности соответствующая пиктограмма сначала появляется в середине дисплея 2, а затем сверху.
В средней зоне 3 появляются сообщения (на рисунке предупредительное сообщение, что открыты капот, задняя дверь и передние двери). Кроме того, высвечиваются меню, которые позволяют получать информацию и делать различные установки.
В правой зоне 4 показываются выбранные установки или ступени автоматической коробки передач. Позиция селектора появляется в поле показаний на светлом фоне.
Снизу 5 расположены постоянные показания. В середине показывается время, слева суточный счетчик пути и справа полный пробег автомобиля (одометр).
Постоянные показания
На цветном дисплее постоянно показываются наружная температура, время и счетчик пути.
Суточный счетчик пути

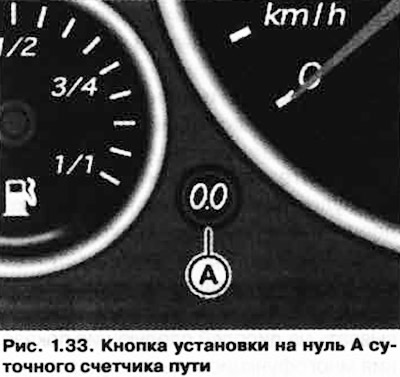

Показывает пробег автомобиля после последнего сброса показаний. Последняя цифра обозначает 100-метровые отрезки. Показания суточного счетчика сбрасываются нажатием кнопки А (рис. 1.33).
Суточный счетчик автоматически устанавливается на нуль при достижении показания 2000 км.
Одометр
Одометр (счетчик пути) показывает полный пробег автомобиля.
Показание наружной температуры
Диапазон измерений - от -40°С до +50°С. При наружной температуре от +4°С до -40°С в поле индикации для показания наружной температуры дополнительно появляется «пиктограмма снежинки» (предупреждение о возможности гололеда). Эта пиктограмма мигает первые пять секунд и затем светится постоянно до того момента, когда наружная температура превысит +4°С.
ПРИМЕЧАНИЕ: При неподвижном автомобиле и при очень низкой скорости движения показываемая температура может быть несколько выше истинной вследствие теплового излучения двигателя.
Пользование меню посредством органов управления на подрулевом переключателе стеклоочистителей
В качестве примера выбрано меню для ввода предупреждения о максимально допустимой скорости. Это может иметь место, когда, например, на автомобиле установлены зимние шины, которые не соответствуют максимальной скорости автомобиля.
Выбор режима «KOMFORT SETUP»

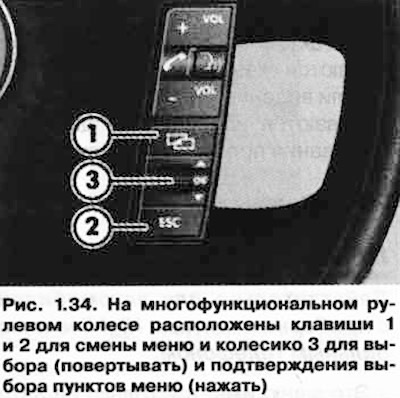

Держите нажатой клавишу 1 или 2 (рис. 1.34) до тех пор, пока не появится главное меню «KOMFORT SETUP».
Вызов меню «Geschwindigkeitswamung»
Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «GESCHW. WARN».
Нажмите колесико для вызова меню.

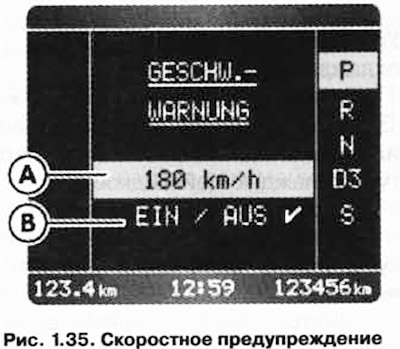

Установка скоростного предупреждения
Поворачивайте колесико 3 до тех пор, пока не выберите устанавливаемую скорость.
Нажмите колесико.
Вращайте колесико до тех пор, пока не появится ближайшая величина. Нажмите колесико.
Включение и выключение скоростного предупреждения
Поворачивайте колесико 3 до тех пор, пока не выберите пункт меню «EIN/AUS».
Нажмите колесико. Галочка укажет, включено или не включено скоростное предупреждение.
Выход из меню «Geschwindigkeitswamung»
Для возврата в меню «KOMFORT SETUP» нажмите клавиши 1 или 2.
Таким же образом можно работать со всеми другими меню дисплея.
Основное окно
При выключенном CD-ресивере текущее время появляется в середине дисплея, при включенном CD-ресивере показывается принимаемая радиостанция. Поворотом колесика можно выбирать радиостанции (режим поиска).
Поворотом колесика при прослушивании компакт-дисков также можно менять титулы.
Главное меню «Ведение к цели»
Доступ к этому меню только при включенной навигационной системе.
При активном ведении к цели показываются указания по маршруту Если ведение к цели неактивно, показываются направление движения и названия проезжаемых улиц.
Главное меню «Телефон»
Это меню имеется только на автомобилях со встроенным телефоном.

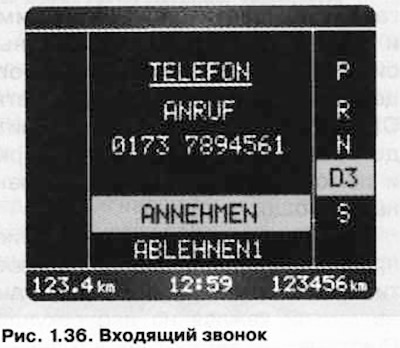

Входящие звонки показываются на дисплее (рис. 1.36) и можно нажатием колесика принять или отклонить звонок.

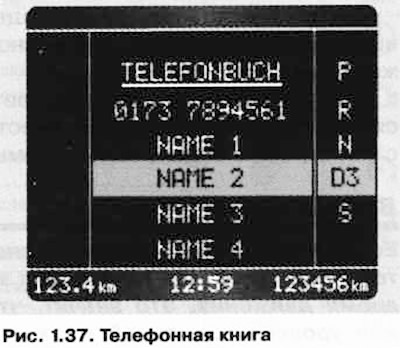

Содержание телефонной книги показывается (рис. 1.37) когда сначала нажимается кнопка телефона на рулевом колесе и затем вращается колесико. Для установления связи следует нажать колесико.
Главное меню «Многофункциональный указатель MFA»
Многофункциональный указатель (MFA) выдает различные данные по поездке.
Для выбора накопителя:
- нажмите колесико;
- повертывайте колесико для выбора накопителя;
- нажмите колесико, чтобы получить данные из выбранного накопителя.
Для сброса величин:
- выберите накопитель, который необходимо очистить.
- удерживайте нажатым колесико не менее двух секунд.
Поворотом колесика можно вызвать различные показания многофункционального указателя (MFA):
В накопителе «Данные по текущей поездке»:
- время поездки;
- расстояние;
- средняя скорость движения;
- средний расход топлива;
- мгновенный расход топлива.
Эти данные автоматически стираются из накопителя, если зажигание было выключено более двух часов.
В накопителе «Данные по последним поездкам»:
- время поездок;
- расстояние;
- средняя скорость движения;
- средний расход топлива;
- мгновенный расход топлива.
В накопителе «После последней заправки»:
- расстояние;
- средняя скорость движения;
- средний расход топлива;
- запас хода по топливу.
Прежние показания при заправке топливом автоматически стираются.
Главное меню «Комфорт»
В этом меню можно сделать различные установки обеспечения комфорта при пользовании автомобилем.
«Прибытие домой» - здесь можно установить, как долго будет включено освещение в режиме «Прибытие домой».
«Дневной свет» - включение и выключение дневного света.
«Освещение зоны ног» - яркость освещения зоны расположения ног при движении.
«Скоростное предупреждение» - в этом режиме устанавливается, надо ли информировать о максимально допустимой скорости движения посредством текстового и звукового предупреждения и при какой скорости делать это. Используйте эту функцию, например, тогда, когда на автомобиле стоят зимние шины с максимально допустимой скоростью, которая меньше максимальной скорости автомобиля.
«Время» - в этом режиме можно установить текущее время и выбрать между 12- и 24-часовыми показаниями.
Вы попадаете непосредственно в это меню, когда нажимаете на приборном щитке кнопку установки времени.
«Охрана» - в этом случае устанавливаются, должны ли быть при запирании автомобиля активированы наблюдение за внутренним пространством автомобиля и защита от погрузки на автомобиль-эвакуатор (сенсор наклона).
«Открывание дверей» - устанавливается, какие двери отпираются.
«Двери» - при нажатии кнопки отпирания радиоключа отпирается или только дверь водителя, или только две левые двери, или все двери.
«Сигналы» - должно ли это сопровождаться миганием указателей поворота. В зависимости от исполнения автомобиля может быть также включено или выключено звуковое сопровождение отпирания дверей.
«Задняя дверь» - при нажатия кнопки отпирания радиоключа будет ли отперта задняя дверь.
«Автоблокировка» - будет ли автоматическое блокирование всех дверей при движении автомобиля.
«Авторазблокировка» - автоматическое разблокирование дверей.
«Зеркала» - включение и выключение синхронной регулировки положения зеркал.
«Язык» - здесь может быть установлен язык для приборного щитка.
«Единицы» - устанавливаются единицы измерения температуры, расхода топлива и давления.
«Заводские установки» - при выборе этой функции можно возвратиться к исходным заводским установкам.
