Номер двигателя объемом 3,6 л

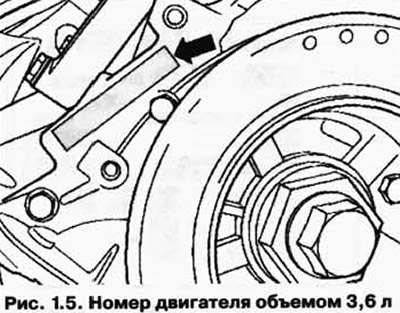

Номер двигателя ("буквенное обозначение двигателя" и "порядковый номер") находится рядом с демпфером крутильных колебаний на блоке цилиндров (рис. 1.5).
Номер двигателя состоит максимально из девяти знаков (буквенно-цифровых). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) - «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций цифр заменяется буквой.
Дополнительно на впускной коллектор наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».
Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.
Номер двигателя объемом 5,0 л

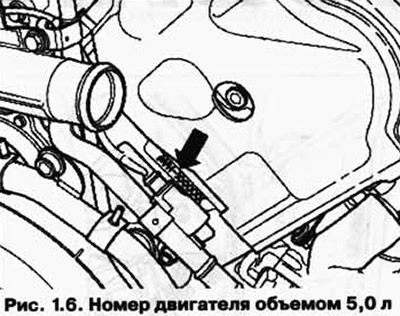

Номер двигателя («буквенное обозначение двигателя» и «порядковый номер«) находится на блоке цилиндров, под головкой блока второго ряда цилиндров (рис. 1.6).
Номер двигателя состоит максимально из девяти знаков (буквенно-цифровой). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций для цифр будет заменена на букву.
Дополнительно на звукоизоляционную крышку головки блока первого ряда цилиндров наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».
Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.
Отсчёт цилиндров ведётся с правой стороны по направлению движения А (первый ряд цилиндров) по отношению к стороне, где двигатель соединяется с коробкой передач С. На каждой стороне двигателя подсчёт осуществляется по порядку (рис. 1.7).
Заводская табличка с обозначением модели

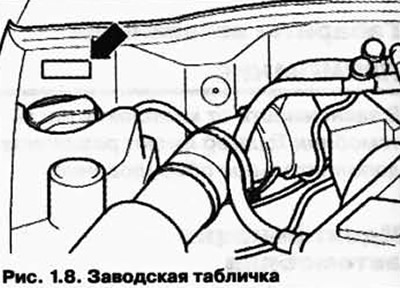

Заводская табличка закреплена справа по ходу движения на поперечной стенке водоотводящего короба (рис. 1.8).
ПРИМЕЧАНИЕ: Автомобили, экспортируемые в некоторые страны, не имеют заводской таблички.
