ПРИМЕЧАНИЕ: Фазы газораспределения можно проверить при установленном двигателе.
Порядок проверки
Снимите впускной коллектор и крышку головки блока цилиндров. Снять переднюю шумоизоляцию. Переведите коленвал с помощью крепежного болта демпфера крутильных колебаний по направлению вращения двигателя до отметки ВМТ цил. 1 (рис. 2.58).
Линейка для распредвалов Т10068 А должна входить в обе канавки.
Если вложить линейку для распредвалов не удается, еще раз проверните коленвал по направлению вращения двигателя.
ПРИМЕЧАНИЕ: Если линейка для распредвалов Т10068 А все еще не входит, поверните коленвал по направлению вращения двигателя примерно на 5 мм выше положения ВМТ цил. 1 (зависит от допусков цепей привода ГРМ).
Сравните регулировочные отметки фазовращателей с отметками на крышке распределительного механизма.

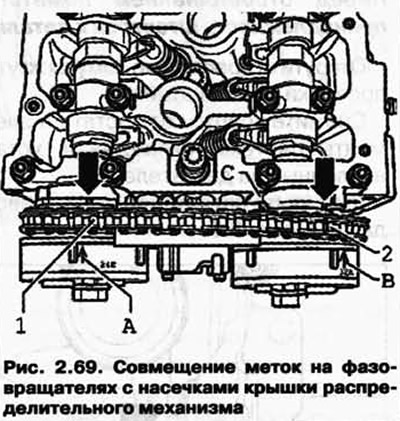

Отметки А и В на фазовращателях должны совпадать с насечками крышки распределительного механизма С (рис. 2.69).
Расстояние между зубом 1 и зубом 2 звездочек фазовращателей должно составлять в точности 16 роликов цепи.
ПРИМЕЧАНИЕ: На рисунке 2.69 показана система регулировки фаз газораспределения при снятой крышке.
Если отметки не совпадают отрегулируйте фазы газораспределения.
Если отметки совпадают установите крышку головки блока цилиндров и впускной коллектор.
