ПРИМЕЧАНИЕ: При установке распредвалов кулачки для первого цилиндра должны смотреть вверх.
Порядок выполнения работ

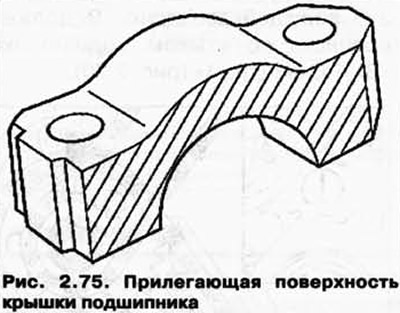

Перед установкой смажьте прилегающие поверхности крышек подшипников 7 и 8 небольшим количеством консистентной смазки G 052 723 А2 (рис. 2.75).
Вставьте опорные элементы в головку блока цилиндров и установите соответствующие роликовые рычаги на концы стержней клапанов и свои опоры.

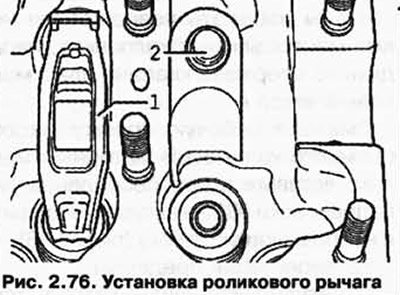

Убедитесь, что все роликовые рычаги 1 правильно приложены к концам стержней клапанов и заклипсованы в соответствующий опорный элемент 2 (рис. 2.76).
Смажьте рабочую поверхность распредвалов моторным маслом.
Аккуратно вложите соответствующий распредвал в подшипники распредвала головки блока цилиндров. При этом проконтролируйте маркировку распредвалов.
ПРИМЕЧАНИЕ: Соблюдайте монтажное положение крышек подшипников.
Мыски крышек подшипников А впускного и выпускного распредвалов указывают наружу.

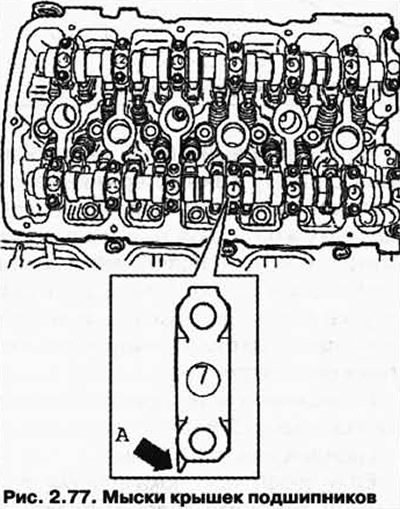

Маркировка крышек подшипников видна со стороны впускного распредвала (рис. 2.77).
Впускной распредвал
Прикрутите крышки подшипников 5 и 9, чередуя крест-накрест, и затяните с моментом затяжки 5 Нм + доверните на 1/8 оборота. (45°).
Установите крышки подшипников 1 и 13 и затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Установите крышку подшипника 7 и затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Установите крышки подшипников 3 и 11 и также затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Выпускной распредвал
Прикрутите крышки подшипников 6 и 10, чередуя крест-накрест, и затяните с моментом затяжки 5 Нм + доверните на 1/8 оборота. (45°).
Установите крышки подшипников 2 и 14 и затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Установите крышку подшипника 8 и затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Установите крышки подшипников 4 и 12 и также затяните с моментом затяжки 5 Нм и 1/8 оборота (45°).
Продолжение для обоих распредвалов
Приведите распредвалы в ГБЦ в положение ВМТ цил. 1.
Линейка для распредвалов Т10068 А должна входить в обе канавки.
Перед установкой проверьте сетчатый фильтр крышки распределительного механизма на наличие загрязнений.
Перед установкой крышки распределительного механизма слегка смажьте моторным маслом прилегающие поверхности сальников распредвалов в крышке распределительного механизма.
Слегка смажьте прилегающие поверхности манжетных уплотнений на распредвалах и медленно наденьте крышку распределительного механизма на манжетные уплотнения распредвалов.
Установите крышку распределительного механизма (рис. 2.77) и затяните болты моментом 8 Нм.
Регулировка фаз газораспределения
Очистите 3-миллиметровые отверстия в прокладке головки блока цилиндров от остатков старого герметика.
ПРИМЕЧАНИЕ: При установленной головке блока цилиндров отверстия в прокладке ГБЦ видны только наполовину.
Заполните 3 мм отверстия в прокладке ГБЦ герметиком AMV 174 004 01, и в этих точках нанесите герметика чуть больше.
ПРИМЕЧАНИЕ: Герметик AMV 174 004 01 быстро затвердевает.
Смажьте уплотнительное кольцо масляного канала моторным маслом и вставьте его в боковую крышку вместе с сальником.
Смажьте посадочную поверхность на боковой крышке герметиком AMV 176 501 и сразу же установите ее.
Сначала вставьте все крепежные болты и слегка подтяните их.
Затем затяните болты М8 на 23 Нм, затем болты М6 с моментом 8 Нм.
Установите натяжитель цепи привода ГРМ и затяните болты крепления с моментом затяжки 40 Нм.
Установите крышку головки блока цилиндров и впускной коллектор.

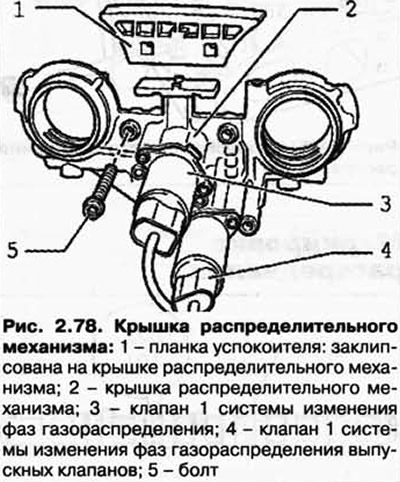

Разборка и сборка крышки распределительного механизма
Проверьте сетчатый фильтр в крышке распределительного механизма на наличие загрязнений.

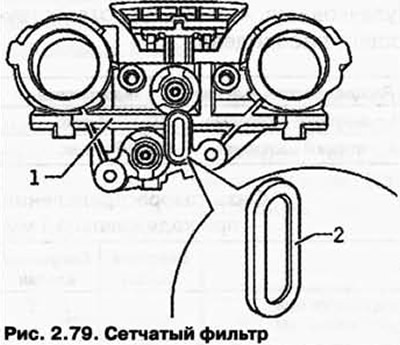

Расклипсуйте сетчатый фильтр 2 с обратной стороны крышки распределительного механизма 1 и удалите возможные загрязнения (рис. 2.79).
