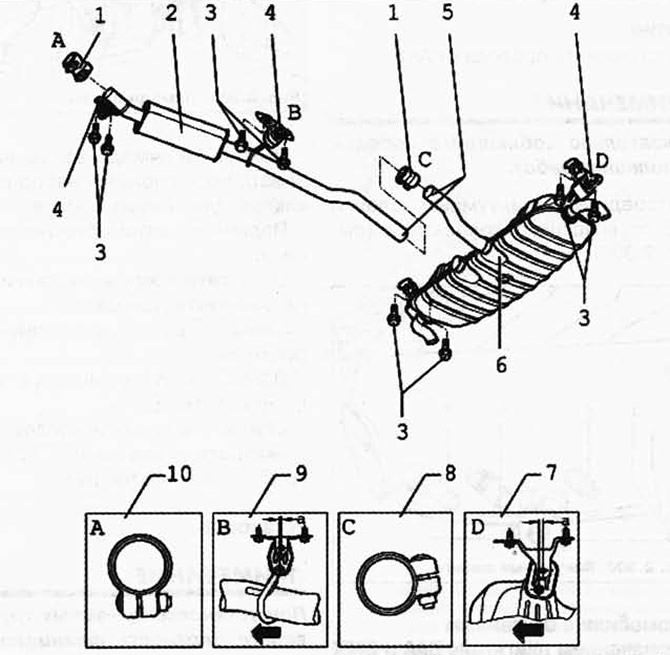

Рис. 2.297. Глушитель с креплениями:
1 - двойной хомут, 40 Нм; 2 - резонатор; 3 - болт, 25 Нм; 4 - подвесное крепление; 5 - место разреза; 6 - глушитель; 7 - подвесное крепление; 8 - двойной хомут; 9 - подвесное крепление; 10 - двойной хомут.
ПРИМЕЧАНИЕ: После монтажных работ в выпускной системе проверьте, чтобы расстояние между элементами выпускной системы и кузовом было достаточным. При необходимости отсоедините фланец на катализаторе и заново выровняйте глушители и выпускные трубы.
ПРИМЕЧАНИЕ: Перед снятием приемных труб с катализатором необходимо отключите АКБ.
ПРИМЕЧАНИЕ: При установке приемных труб проверьте плотность фланцевого соединения после катализатора. Неплотность соединения в этом месте является причиной сечения отработавших газов. Из-за этого наружный воздух попадает к лямбда-зонду после катализатора, и нарушается лямбда-регулирование.
Самостопорящиеся гайки необходимо заменить.

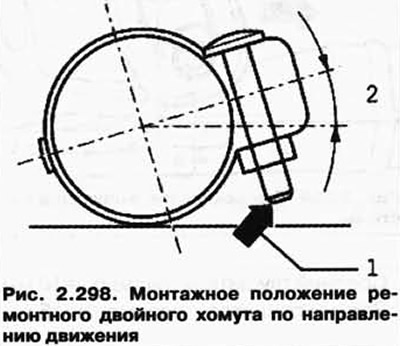

Монтажное положение ремонтного двойного хомута по направлению движения
1 - Конец винта не должен выходить за нижний край двойного хомута.
2 - Угол 10° + 5°.
