План подключения топливопроводов и деталей в топливном баке (бензиновый двиг.)

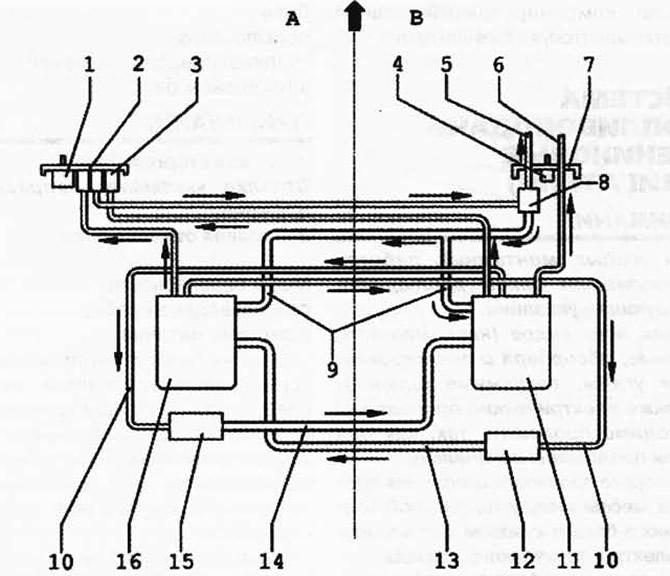

Рис. 2.307. Схема подключения топливопроводов и деталей в топливном баке:
1 - клапан подачи самотеком: 2 - фланец: 3 - топливный фильтр; 4 - клапан подачи самотеком; 5 - подающий топливопровод; 6 - подающий топливопровод для дополнительного отопителя; 7 - фланец; 8 - регулятор давления топлива; 9 - сливной топливопровод; 10 - подающий топливопровод к эжекционным насосам; 11 - модуль подачи топлива; 12 - эжекционный насос; 13 - подающий трубопровод; 14 - подающий трубопровод; 15 - эжекционный насос; 16 - модуль подачи топлива.
