Автомобили с буквенными обозначениями двигателя AYH, BKW
Топливный насос должен быть демонтирован.
Автомобили с двигателями BLE и BWF
Байпасная крышка с радиатором системы рециркуляции ОГ должна быть демонтирована.
Продолжение монтажных операций для всех автомобилей
Верхняя часть крышки корпуса должна быть демонтирована.
ПРИМЕЧАНИЕ: Здесь изображены компоненты второго ряда цилиндров. В зеркальном отображении они соответствуют компонентам первого ряда цилиндров.
Для снятия впускного коллектора без демонтажа топливной рампы, необходимо полностью извлечь болты впускного коллектора.

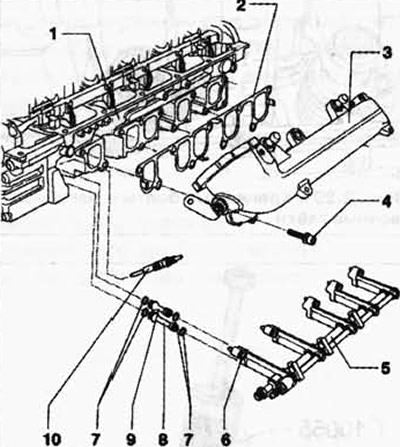

Рис. 2.290. Компоненты впускного коллектора:
1 - головка блока цилиндров; 2 - уплотнение; 3 - впускной коллектор; 4 - болт 20 Нм; 5 - топливная рампа; 6 - болт 8 Нм + довернуть на 1/4 об. (90°); 7 - уплотнительное кольцо; 8 - соединительный штуцер; 9 - соединительный штуцер; 10 - свеча накаливания, 15 Нм.
