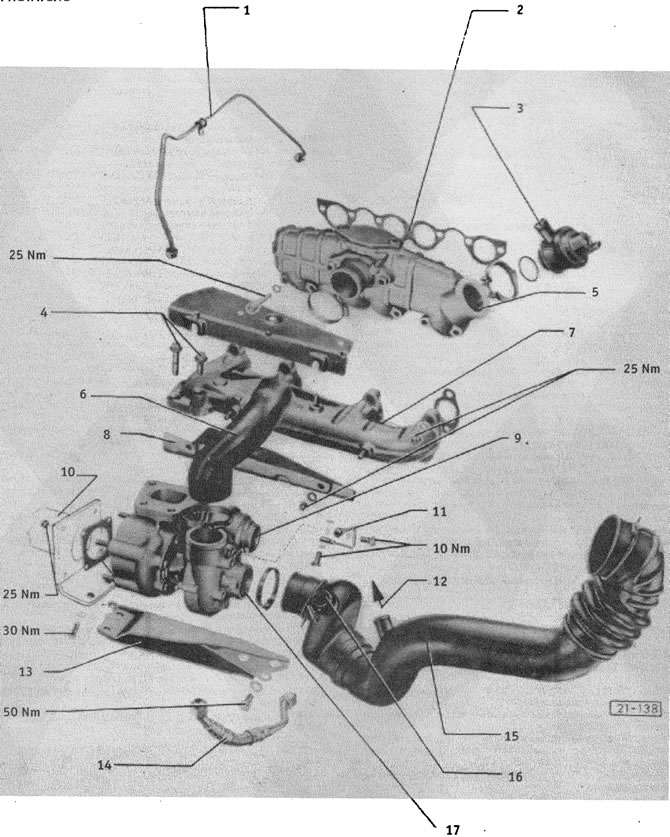

(1) подающий маслопровод. Перед присоединением соединительный штуцер на нагнетателе смазать маслом.
(2) заменить прокладку, утолщением к всасывыющей трубе.
(3) сбросный клапан. Давление выхлопа 0,81 + 0,05 избыточное давление.
(4) смазать опорную поверхность головки и нарезку маслом G00500.
(5) всасывающая труба.
(6) воздушный шланг.
(7) выхлопной отвод.
(8) теплозащитный щиток.
(9) регулирующий клапан, составная часть газотурбонагнетателя.
(10) выхлопной патрубок.
(11) нагнетательный трубопровод.
(12) к сбросному клапану.
(13) подпорка.
(14) отводящий маслопровод.
(15) воздухозаборник.
(16) к вытяжной вентиляции картера.
(17) газотурбинный нагнетатель.
