Замена уплотнений штоков

Слишком большой расход масла может быть вызван изношенностью уплотнений штоков клапанов. Уплотнения могут быть демонтированы и при установленной головке блока цилиндров, но при этом нужен специальный инструмент.

Демонтаж

Снять распределительный вал и чашеобразные толкатели, см. "Демонтаж и установка распределительного вала".

Поршень каждого цилиндра выставить в верхнюю мертвую точку. Для этого проворачивать карданный вал, вращая ременной шкив с помощью торцового ключа, до тех пор, пока кулачковая пара ремонтируемого цилиндра не станет показывать вверх.



(25-449) вытащить с помощью специального инструмента пружины, клапаны при этом будут лежать на дне.

Снять уплотнение с помощью специального инструмента, см. "Демонтаж и установка клапанов".

Установка

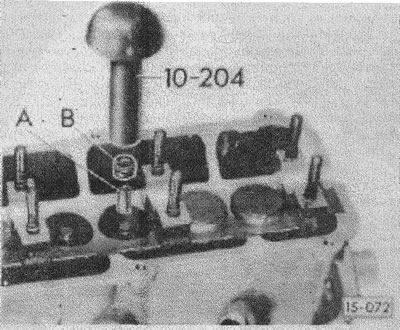

Всякий раз уплотнение нужно устанавливать с применением пластмассовой гильзы А. Гильзы поставляются вместе с уплотнениями.



(15-072) насадить гильзу А на шток. Уплотнение В смазать, вставить в специальный инструмент и осторожно ввести в направляющую.

Установить пружины и шпонку клапана. Затем установить в верхнюю мертвую точку следующий цилиндр и вставить новое уплотнение.

Установить чашеобразные толкатели, установочные шайбы и распре делительный вал, см. "Демонтаж и установка распределительного вала".
