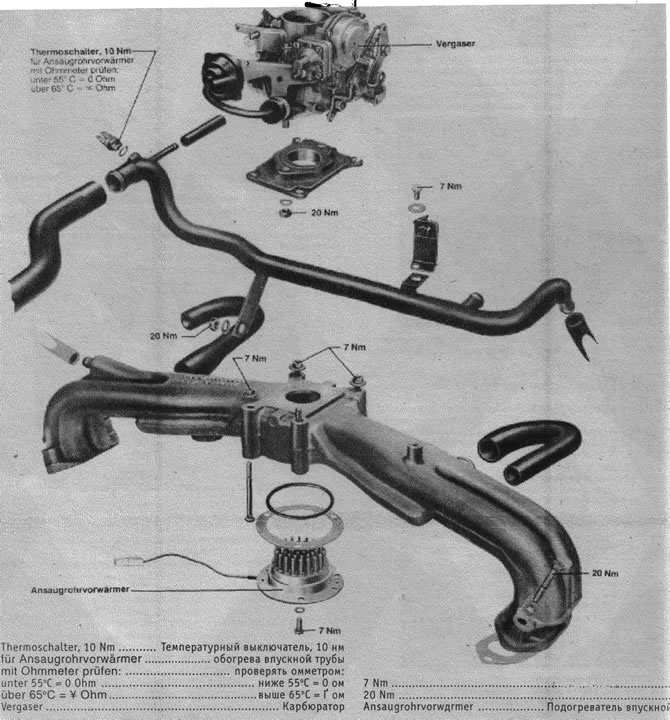

Указание: Все шланги так закреплять хомутами, чтобы хомуты можно было снимать и без снятия двигателя. Заменять прокладки.
Снятие
Снять воздушный фильтр.
Замаркировать и отсоединить от карбюратора вакуумные шланги.
Замаркировать и отсоединить от карбюратора топливные шланги.
Замаркировать и отсоединить электрические провода от клапана отключения циркуляции воздуха, системы автоматики запуска двигателя и обогревателя впускной трубы.
Отсоединить от карбюратора трос газа, вытащить защелку троса газа, вытащить трос газа из крепления.
Отвернуть кронштейн водяной трубки, трубка не снимается.
Отсоединить все вакуумные шланги от впускной трубы.
Отвернуть болты крепления впускной трубы, снять впускную трубу.
Закрыть впускное отверстие впускной трубы чистой тряпкой.
Установка
Вставить впускную трубу с новыми прокладками на головки цилиндров. Болты затянуть моментом 20 нм.
Подсоединить все вакуумные шланги к впускной трубе и затянуть их хомуты.
Отвернуть кронштейн водяной трубки.
Ввести трос газа в крепление и закрепить защелкой.
Отрегулировать трос газа.
Подсоединить электрические провода к клапану отключения циркуляции воздуха, системе автоматики запуска двигателя и обогревателю впускной трубы.
В соответствии со сделанной маркировкой подсоединить топливные шланги и закрепить их хомутами.
В соответствии со сделанной маркировкой подсоединить вакуумные шланги и закрепить их хомутами.
Установить воздушный фильтр.
Проверить и, если требуется, отрегулировать режим холостого хода.
