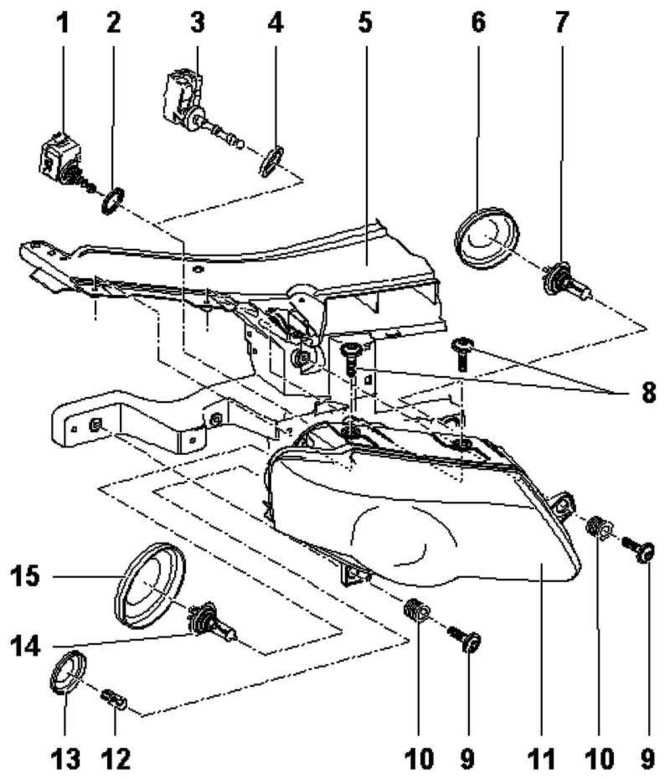

Мал. 7.43. Компоненти фари головного світла: 1 – лівий сервопривід коректора фар або правий сервопривід коректора фар; 2 – стопорне кільце; 3 – лівий сервопривід коректора фар або правий сервопривід коректора фар; 4 – стопорне кільце; 5 – виріз кузова; 6 – ковпачок; 7 - ліва лампа далекого світла або права лампа далекого світла; 8 – кріпильні болти; 9 – кріпильні болти; 10 – регулювальні втулки; 11 - фара; 12 – ліва лампа стоянкового світла або права лампа стоянкового світла; 13 – ковпачок; 14 – ліва лампа ближнього світла чи права лампа ближнього світла; 15 – ковпачок
Зняття фари
Примітка: Від'єднувати масу від акумулятора не обов'язково.
Примітка: На малюнку показано зняття та встановлення лівої фари.
Примітка: Роботи із заміни лівої фари аналогічні роботам із заміни правої фари.
Примітка: Якщо фара була демонтована, після встановлення фару необхідно відрегулювати.
Примітка: Якщо була демонтована фара з газорозрядними лампами, після установки необхідно провести базове налаштування фар.
Вимкніть запалювання та всі електричні споживачі та переведіть ключ у положення 0 (попередній упор).
Примітка: Покладіть ключ запалення пульта дистанційного керування під час зняття та встановлення в салон автомобіля, щоб уникнути блокування дверей і самостійної активації функцій «Coming Home/ Leaving Home (Прибуття додому/ Відбуття з дому) ».

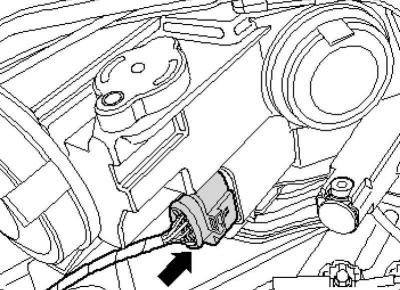

Мал. 7.44. Багатоштекерне з'єднання
Розблокуйте та від'єднайте багатоштекерне з'єднання (Мал. 7.44).
Зніміть решітку радіатора.
Зніміть кожух переднього бампера.

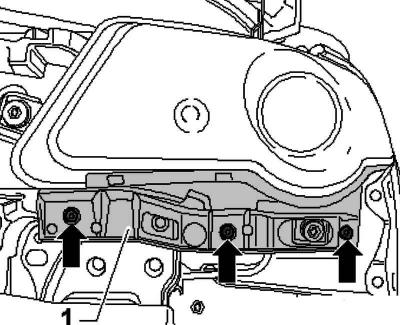

Мал. 7.45. Кріпильні болти напрямного профілю
Викрутіть болти кріплення і зніміть напрямний профіль 1 (Мал. 7.45).

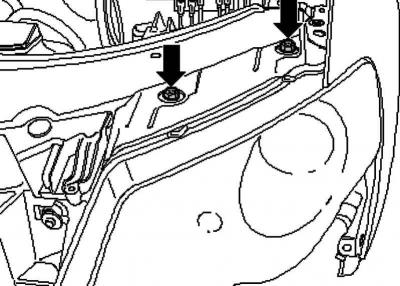

Мал. 7.46. Верхні кріпильні болти фари
Викрутіть верхні болти кріпильні фари (Мал. 7.46).

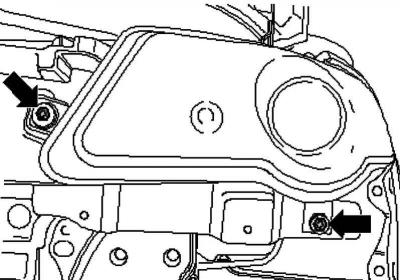

Мал. 7.47. Нижні кріпильні болти фари
Викрутіть нижні кріпильні болти фари (Мал. 7.47).
Вийміть фару з кузова.
Встановлення фари
Установка здійснюється у зворотній послідовності, при цьому необхідно враховувати таке.
Затягніть усі кріпильні болти із зазначеними моментами затягування.
Перевірте встановлення фари на бічні зазори. Якщо зазори між фарою і кузовом нерівномірні, необхідно відкоригувати положення фари.
Перевірте роботу фари, включаючи її функції.
